【DAY-07||2017-07-21】LED灯系统修改

实际上楼主在刚开始设计时采用的方案并非是如昨天所讲述的方案，而是采用多个黄色灯和多个蓝色灯单独串联再并联的方法，但焊接后发现接通不正常，因而重新改方案重新布线焊接了一次，这里多耗费了楼主一个晚上的时间。

PS：楼主白天上班，所有工作都是在晚上做的!

【DAY-08||2017-07-22】米字格（3）及LED灯系统（2）

1.LED灯系统USB接口设计

前面完成了第一层LED灯系统的电路及焊接，现在我们需要把两根正负极线的四个接口通过引出，并且把其中的两根(一根正极线一个负极线)留作第二层的接口，另外两根则作为电源输入端口。

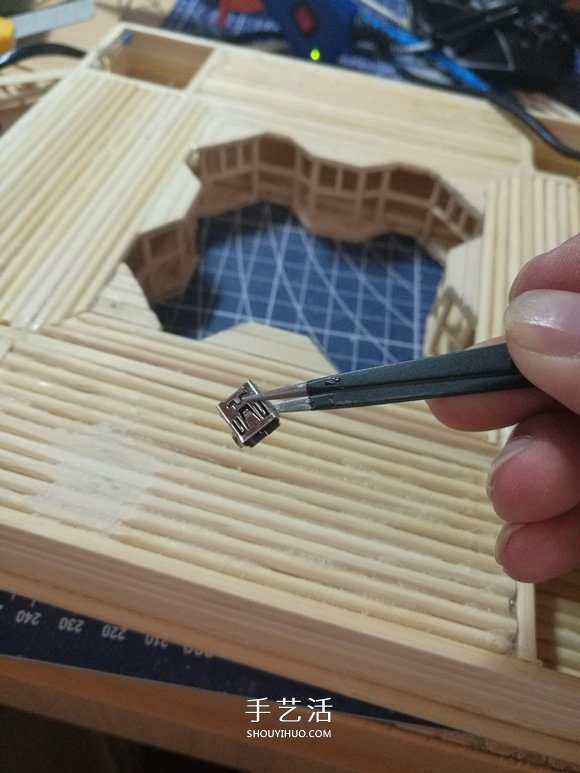

Step 1:准备及改装USB接口

USB接口可以从网上购买，也可以从现有的设备中拆过来，一般来说，旧手机或者别的什么智能设备都会有，楼主是从以前用坏的一块Arduino芯片中拆出来的

注意：拆的过程中要小心，不要破坏USB的引脚！

Step 2：焊接USB端口

拆下来的USB有6个引脚，有两个是用来接通电源的，而其余的则用来传输数据，因此需要找到这两个电源接口。使用万用表找到USB接口的正负极引脚，如果没有万用表也不用担心，下面我会介绍如何不用万用表来找引脚

使用万用表找正负极引脚方法

首先使用充电宝接通USB，然后使用万用表分别测量各引脚的端电压，找到能使电压稳定在约5V的两个引脚即是正负极。

不用万用表如何找到正确的正负极引脚?

首先也要使用充电宝给USB端口供电，然后拿一个正常的LED灯，把LEd灯的正负极分别根USB的各个端口接触，当LED亮时，你即找到了正确的引脚，记下这两个引脚位置，注意：要区分好正负极！

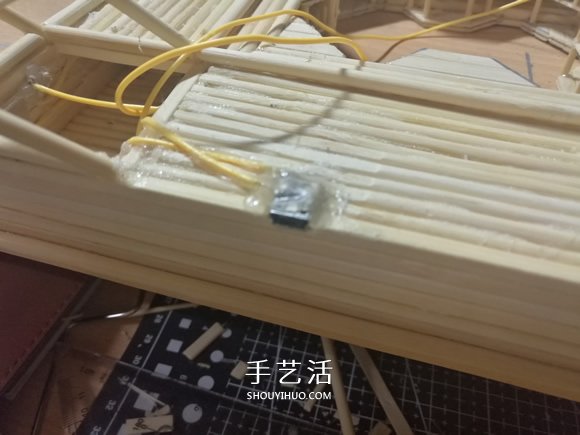

通过上面的方法找到USB的正负引脚后，使用电焊把之前留的两根正负极线焊接到正负引脚上，注意正负不能接反!

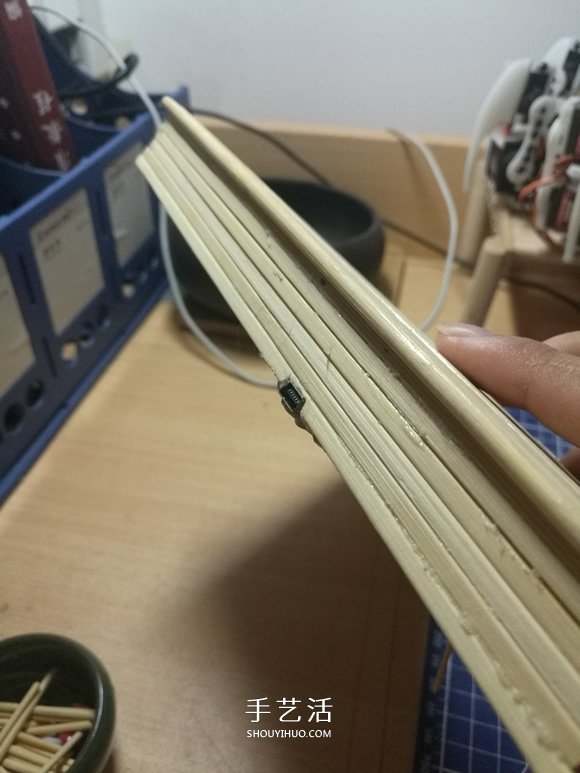

Step 3：固定USB接口

在框架的底下合适位置开一个小槽，把USB接口固定到槽上并且用热熔胶固定(用别的胶水亦可，只是注意不要让胶水进入到USB接口的内部，否则可能导致电路被绝缘而无法接通 ，安装完成后测试一下是否正常

注：这里看起来USB接口位置不太雅观，但放心，后面会在这里增加固定杆，会把大部分位置遮盖掉！。另外，第二张图中大家可能觉得奇怪，因为USB本是位于框架下面的怎么会见不到立柱呢，这是因为楼主到这里时发现立柱当初做得不是很理想，因而把立柱拆下来了想重做一下！这在后面会说到，希望大家一步到位，不要步楼主后尘，实在苦逼！
