竹签手工制作埃菲尔铁塔模型的详细图解教程

【DAY-06||2017-07-20】米字架（2）及布置第一层LED灯系统（1）

1.布置LED灯系统

Step 1:电路规划

可行性分析：

充电宝的USB端口提供4.5--5V的直流输出，电流可达1--2A;而一个蓝色的LED灯额定电压约3V，电流约20mA，一个黄色的LED灯额定电压约2V，电流约20mA，这样刚好可以使用1个蓝灯和一个黄灯串联，然后成组与别的组进行并联，且充电宝输出电流可容纳50至100组之多，因此完全可行，同时多组并联可有效减小因故障而导致受影响的LED数目

电路设计

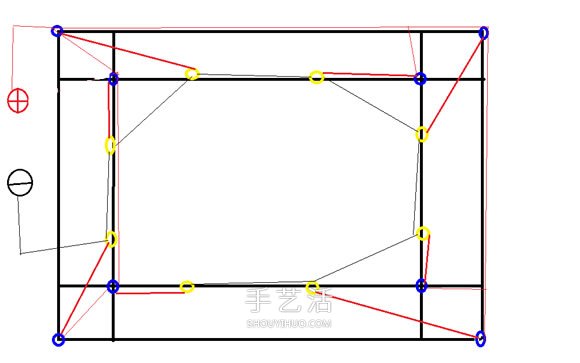

根据前面的分析，再考虑到实际上需要布置的灯源数目，画出电路图示意图如下

注：上图中蓝色圆圈代表蓝色LED，黄色圆圈代表黄色LED，蓝黄之间相连的粗红线代表彼此串联，细红线代表正极线，细黑线代表负极线，图只是作为示意，只要记住连接的逻辑是一黄一蓝串联然后成组并联即可！

Step 2：布线设计

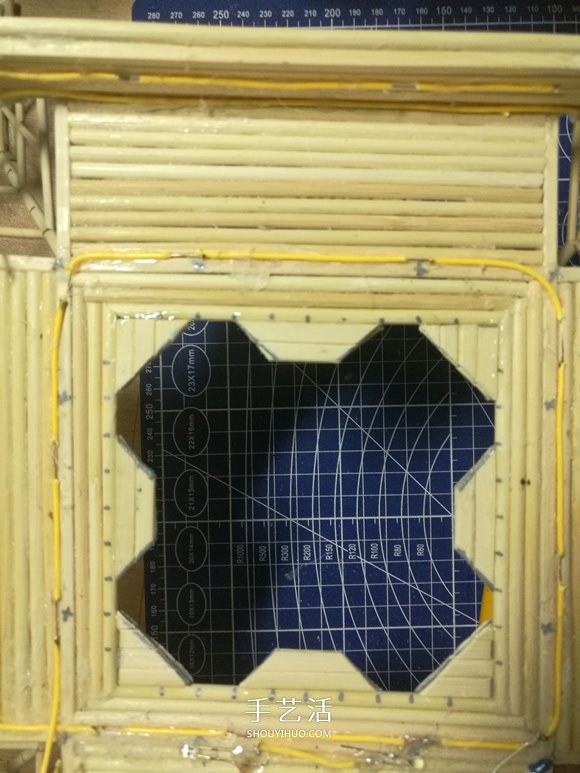

为了使布线看起来简洁不乱还有需要给第二三层的布线留接口，因而布线时直接在黄色灯区域布置一圈负极线，在蓝色灯外围(即框架加厚处)布置一圈正极线，再把内部的黄蓝灯按位置粘接到各自位置

​

Step 3：焊接电路

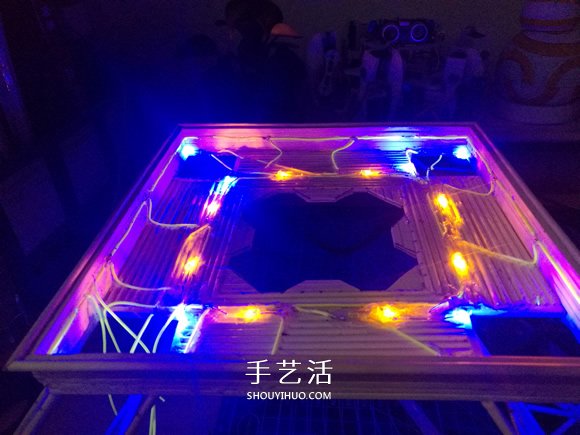

把线焊粘接好后在每个LED的位置使用打火机或者剥线钳拨出接口，然后将黄蓝灯分别焊接上去，焊接好后效果如下：

注意：焊接时切记不要将电焊离LED灯太近，电焊停留的时间也不能过长，否则会烧坏LED灯！

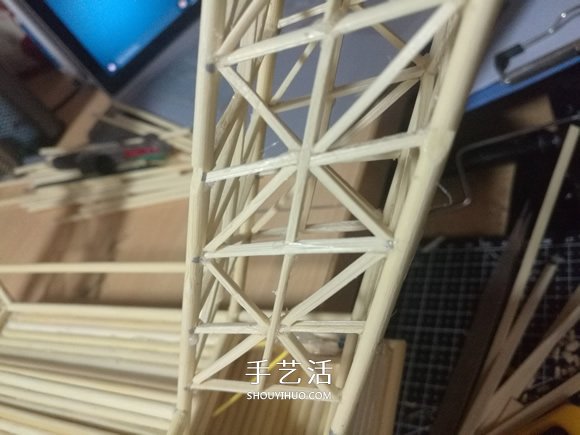

2.制作第二根立柱的米字架

米字格的制作则跟前面一样，只需参照前面来进行就好，楼主之所以把四根立柱的米字格分开来做只是因为一直做重复的东西容易让人厌倦罢了!今天务必把第二根立柱米字格完成!

今天的内容先到这儿！
