自制太阳能磁悬浮电机教程

电磁悬浮技术简称EML技术，主要原理是利用高频电磁场在金属表面产生的涡流来实现对金属物体的悬浮。下面就跟大家分享如何自制太阳能磁悬浮电机的教程：

第一步：制作外壳骨架

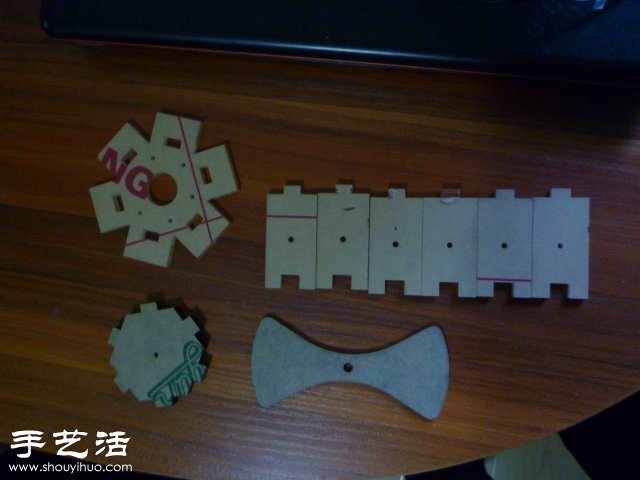

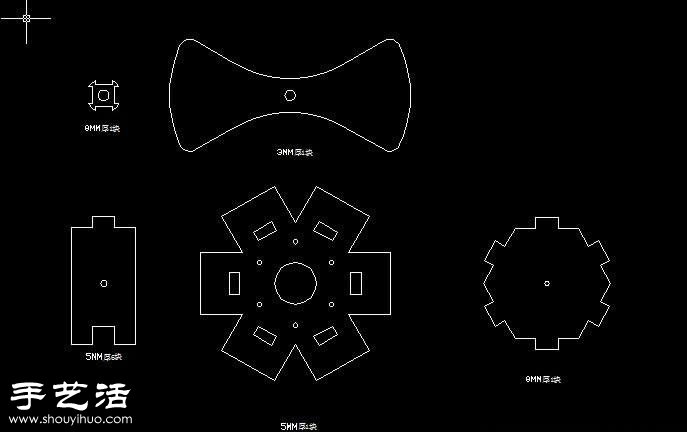

打开AUTOCAD，设计好自己想要的尺寸和形状，然后就可以直接输出到激光雕刻机上了，零件的精度是成败的关键，没有雕刻机的也别自己手工刻，可以找有雕刻机的广告店让师傅帮加工下。加工成品如下：

第二步：准备磁铁和电池板。

太阳能电池板选用直接影响到效率，经过长期试验，我最终选择了0.5V电压的滴胶板材料为多晶，由于太阳能电池的内阻很大，所以线圈的电阻要尽量小，但是线圈的匝数又影响到效率，所以如何取舍是一个很值得研究的问题。

选多晶电池板是因为多晶板制造工艺决定它吸收的光谱比单晶板宽，弱光性能好，白天放在室内也有功率输出，但是单晶板的转换效率比多晶板高这个是肯定的，综合考虑还是选了多晶板。

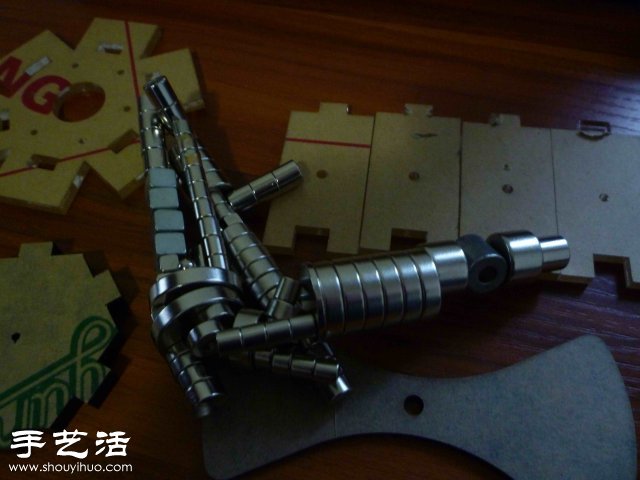

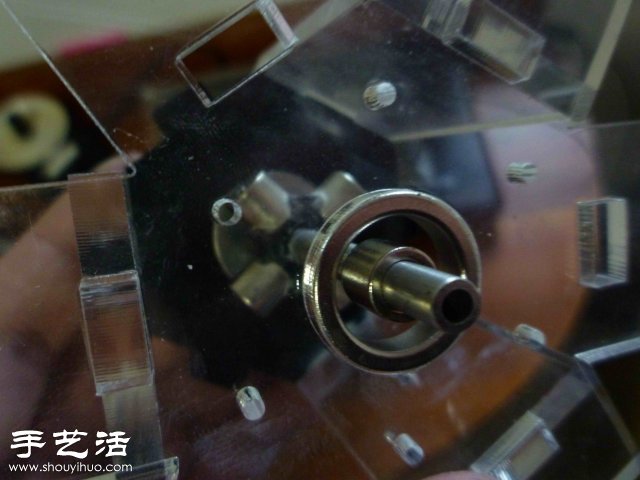

你需要一个2个环形强磁磁铁，用来做伪磁悬浮承轴，磁环一个大一个小，小的要以套的进承轴为佳，我用的承轴是5MM的不锈钢，所以用5MM内孔的小磁环。大的内径应该是小的外径+8MM左右，太大太小都会影响效率，距离太大会造成抖动(血的教训，参见我最早发布的作品视频)距离太小，阻力增加，效率会很低。

第三步:制作转子。

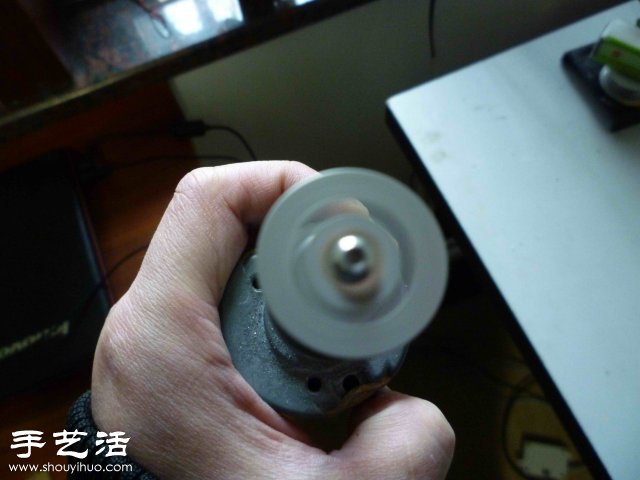

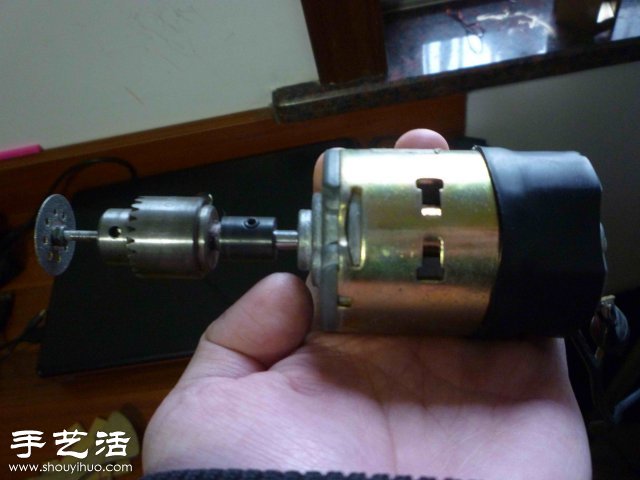

这是我的多功能电动工具(电磨，电钻，切割机，转子平衡器)作为一个DIYER，几件称手的工具很重要，有时候直接影响到DIY的乐趣。。。。。

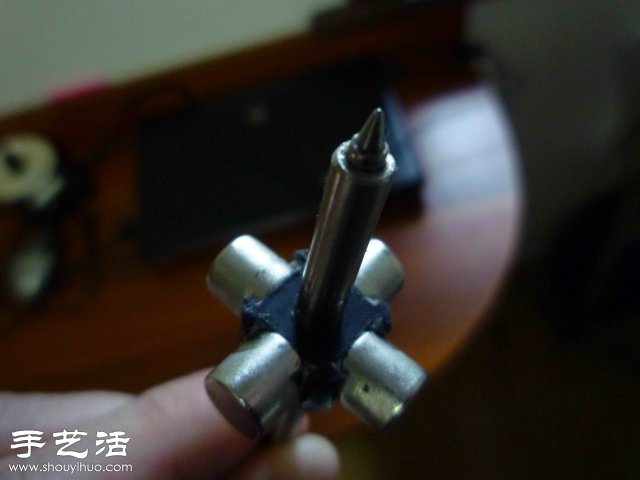

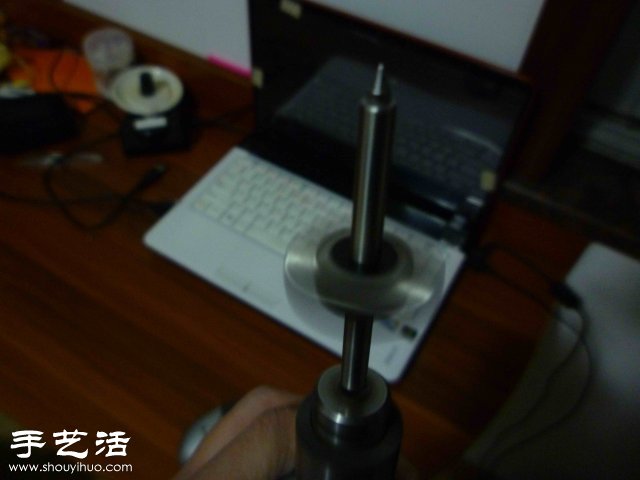

这是只做好的转子，4个磁铁的排列方式后面会给出，转子的自平衡和动平衡非常重要，如果同心度不高会造成抖动，前面说过了，抖动影响效率。

插上我的万能电动工具调试平衡。

第四步：制作线圈。

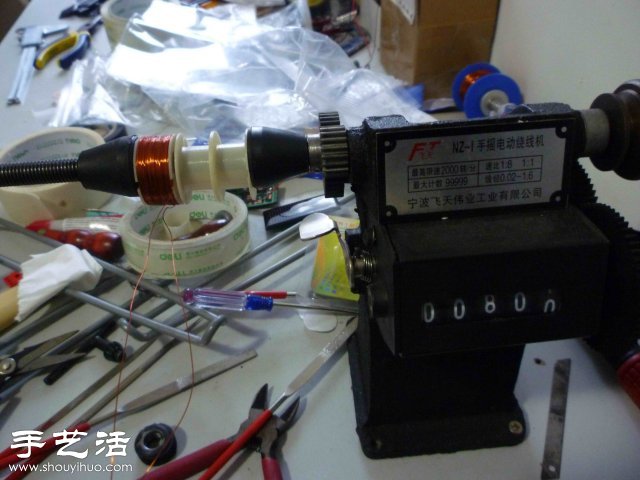

由于我采用的结构转子是磁铁，因此线圈可以绕很多匝，不用考虑重量问题，但是匝数越多电阻也越高。前面说过了，太阳能电池的内阻也很高，所以过高的电阻会使整个电路灵敏度降低，造成启动困难。这里我用0.25MM直径的漆包线绕了800圈，正好占满一个线架。

第五步：开始组装骨架。

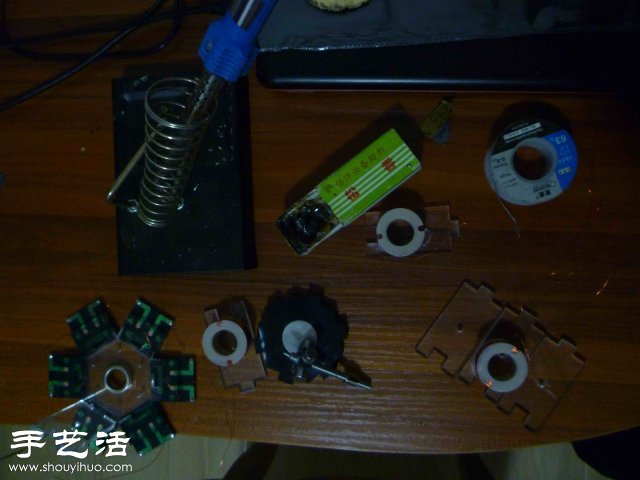

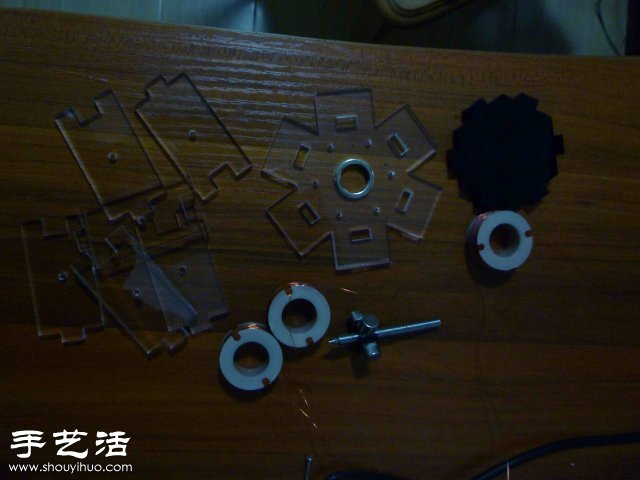

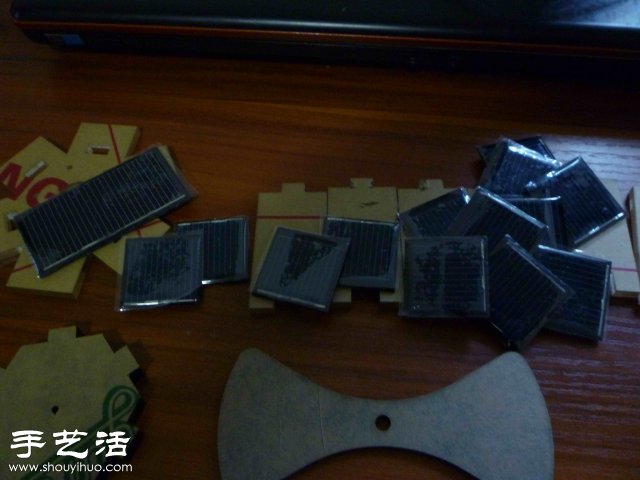

所有材料清单

把3个绕好的线圈粘到做支撑作用的板子上

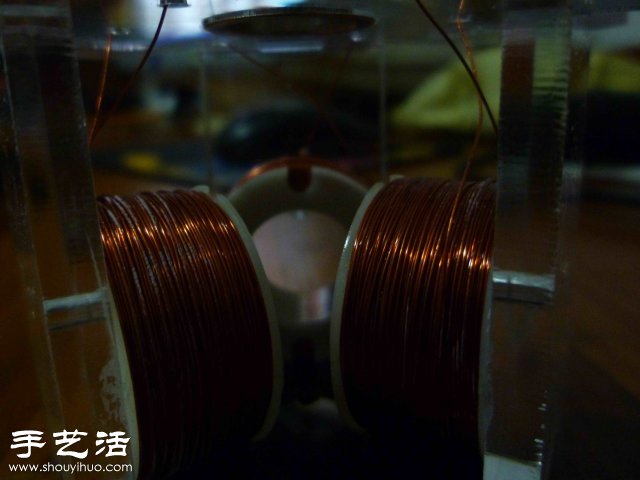

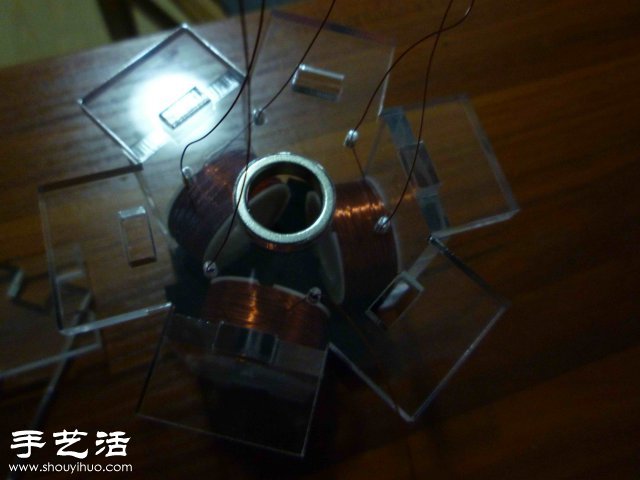

先立好骨架，看下线圈有没有粘整齐。

再把转子放进去，测试下转动灵活度。

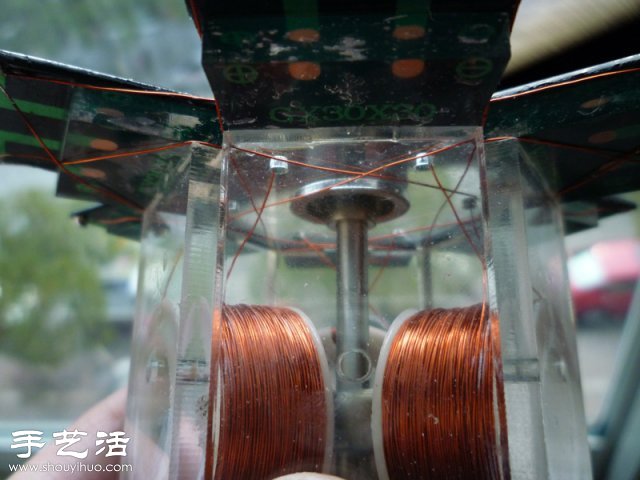

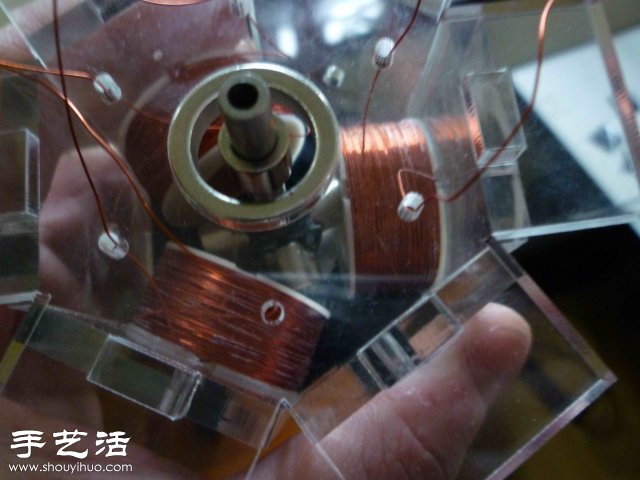

然后把线圈和转子一起组装起来，测试下转动。这样整个骨架就制作完成了。

第六步：安装太阳能电池板

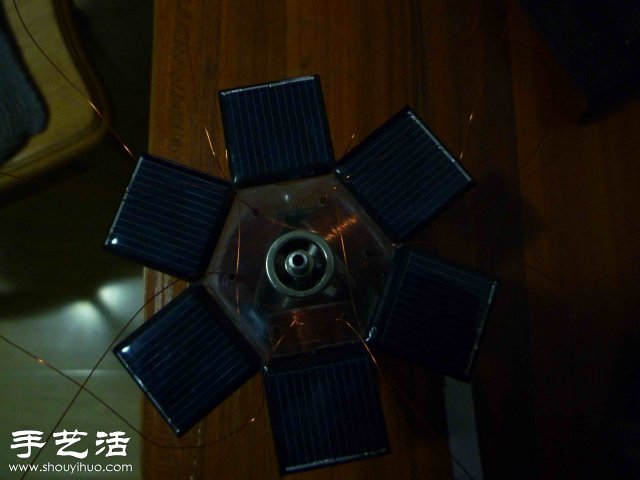

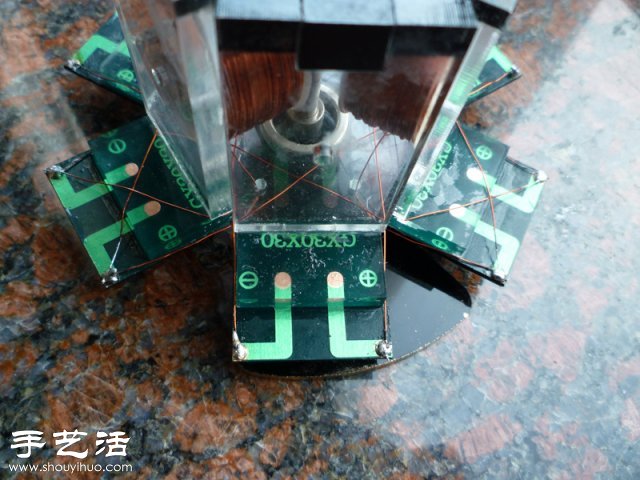

电池板粘上板子就行，注意相对的2个并联接到一个线圈上。。。。。悲催的502，用多了会发白。

设计的时候没有预留排线的位置，所以看起来很乱。

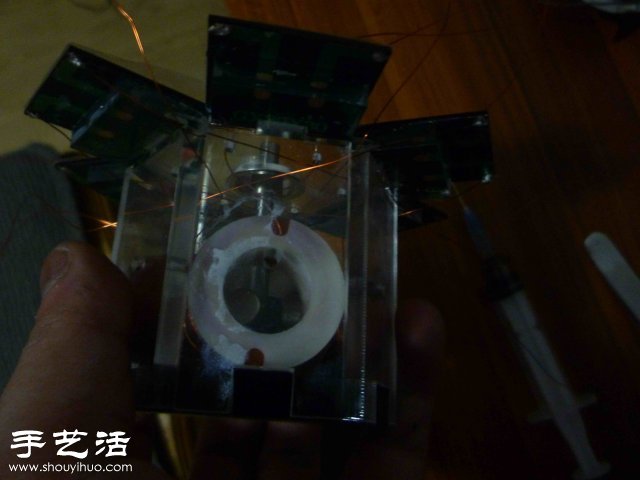

这时候线很多，千万别接错了线，骨架粘好了就没有返工的机会了

第7步：完成。。。

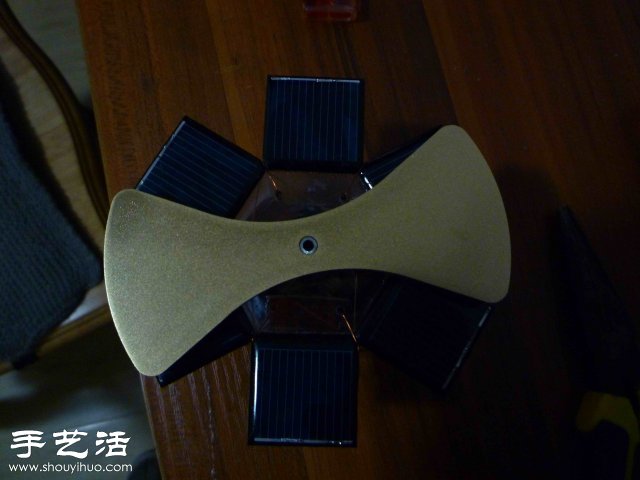

所有线焊接完毕，就可以上胶水(氯仿)，把亚克力骨架粘好了，然后装上之前冷落很久的遮挡片，遮挡片相当于无刷电机的换向器，有了这个，转子才能不停旋转。

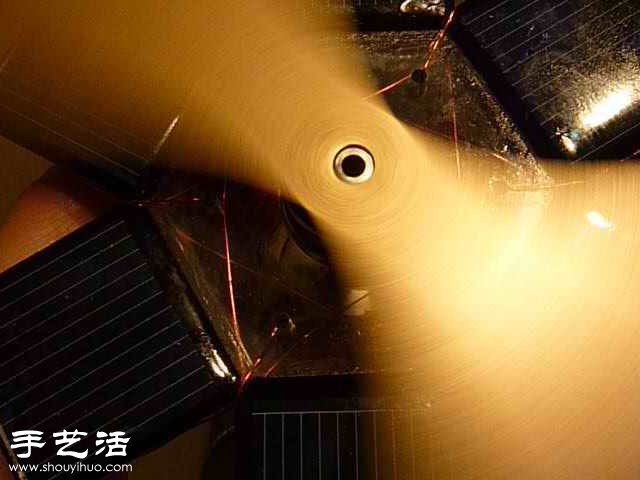

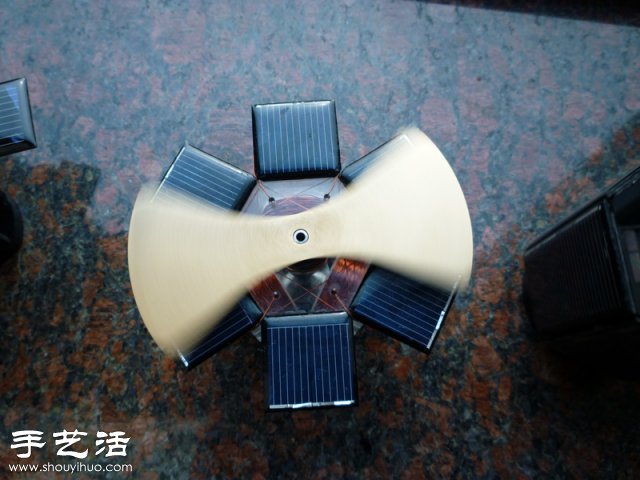

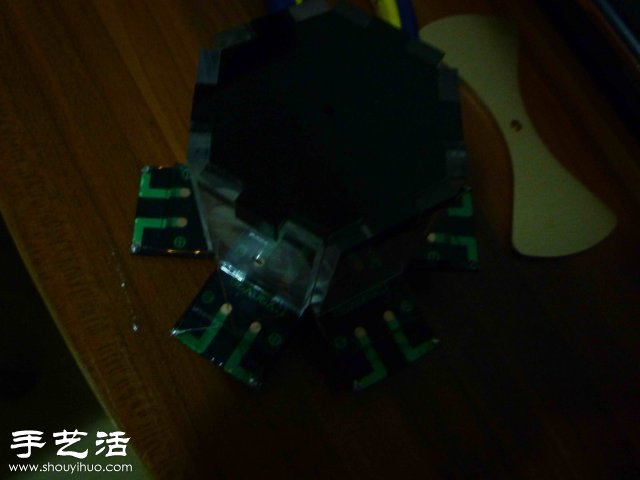

灯光下测试，转速很快。。

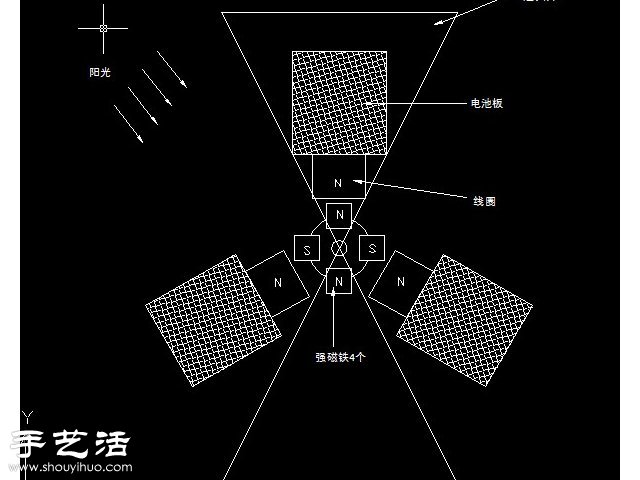

下面奉上原理图：

转子磁铁的排列方式如图，大片的那个是遮挡片，通过遮挡阳光，让光线始终只能照射到2组太阳能电池板，这样就产生一个旋转磁场，推动太阳能磁悬浮电机转子不停旋转。
