教你如何自制移动电源图解教程

现代社会已经进入了移动时代，各种手持设备，如手机、平板、笔记本等走进了千家万户，与我们的生活紧密结合在一起。手持设备轻便、易携带，唯一不好的就是续电时间太短，不如自制一个移动电源，随时随地都能补充电量！

所需材料：

三极管npn和L7805CV稳压管，电容50v10u 和50v4.7u，瓷片电容104pf，导线，热熔胶，二极管4004和4148，电池盒，usb母座，广告卡(外壳)，开关。

制作步骤：

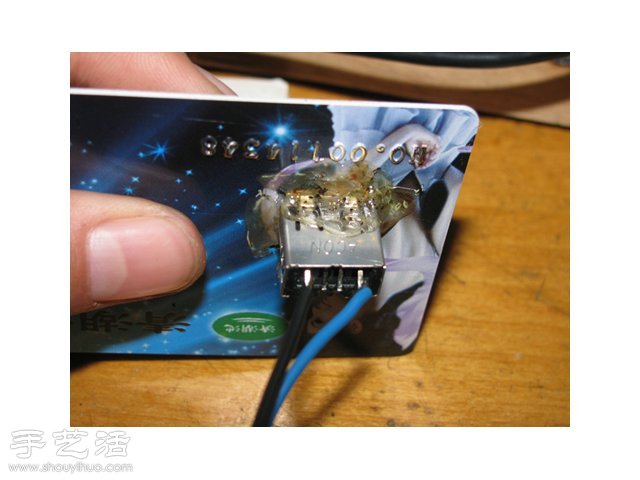

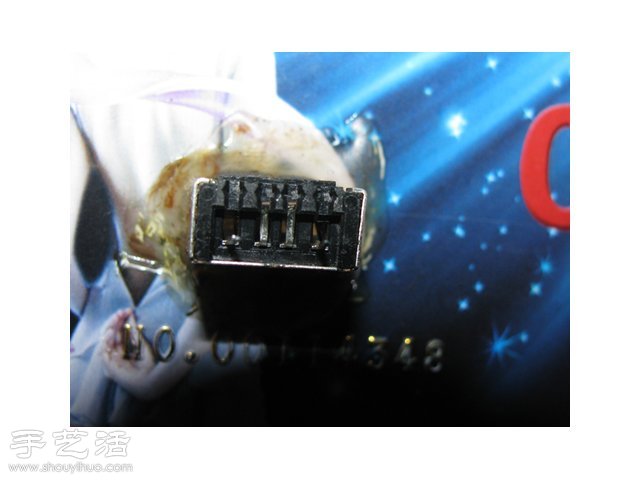

USB粘在外壳上。

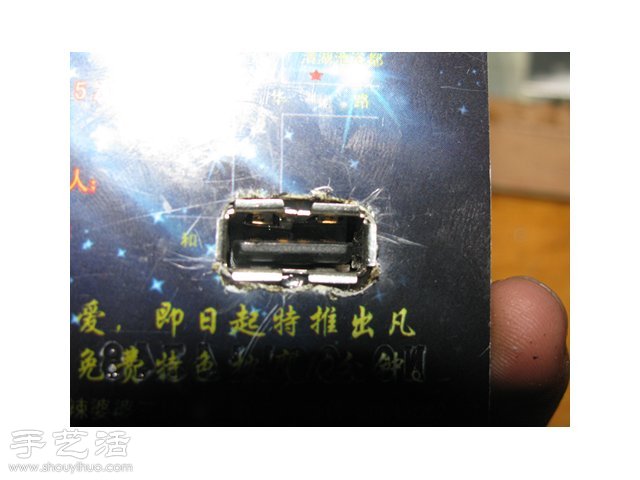

正面。

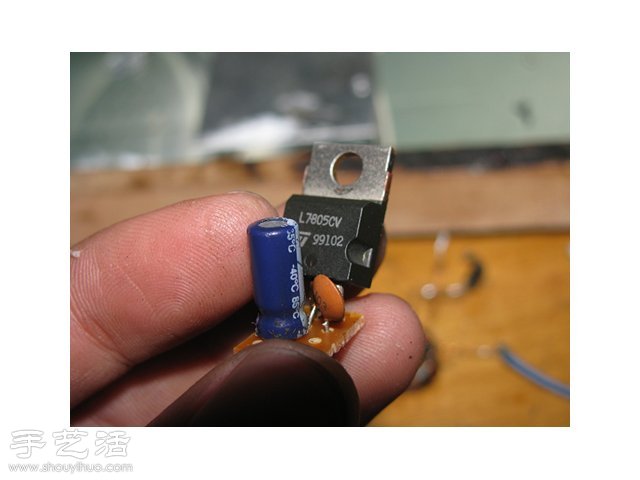

稳压板。输出是5v。

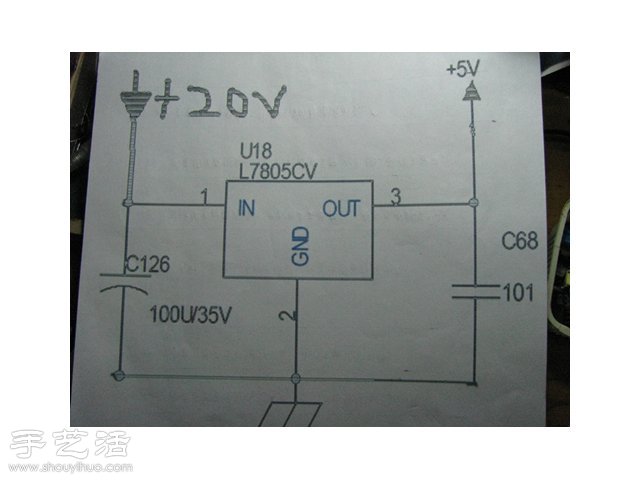

这是电路图。

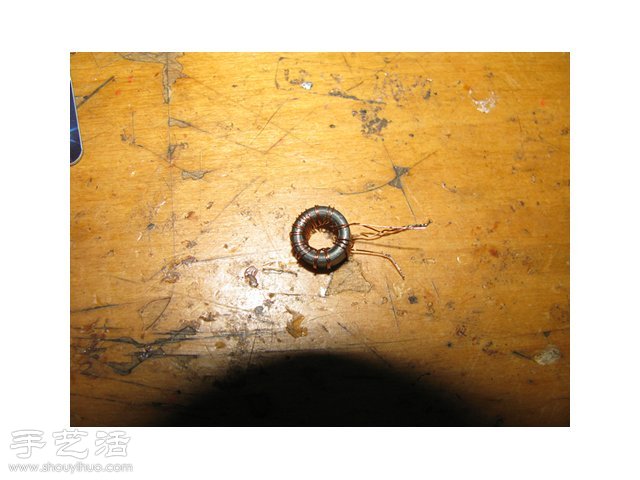

电感一个。

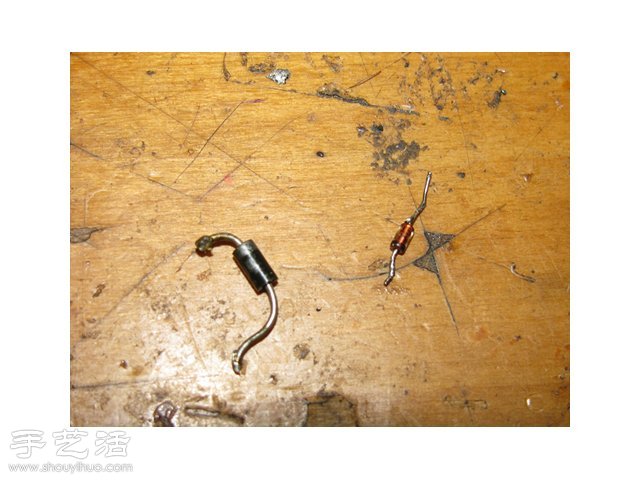

二极管两个。

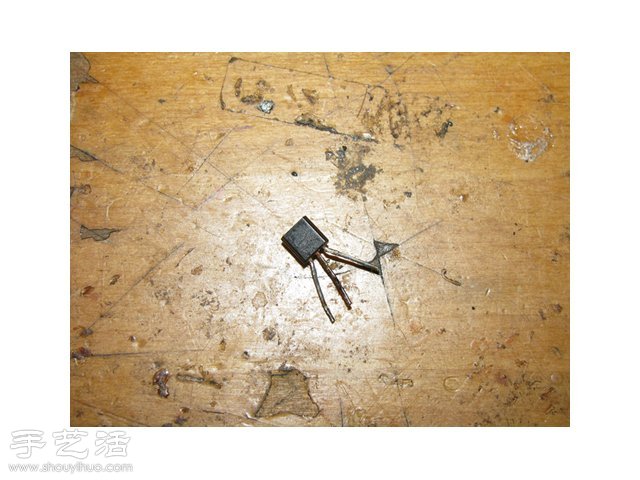

三极管一个。

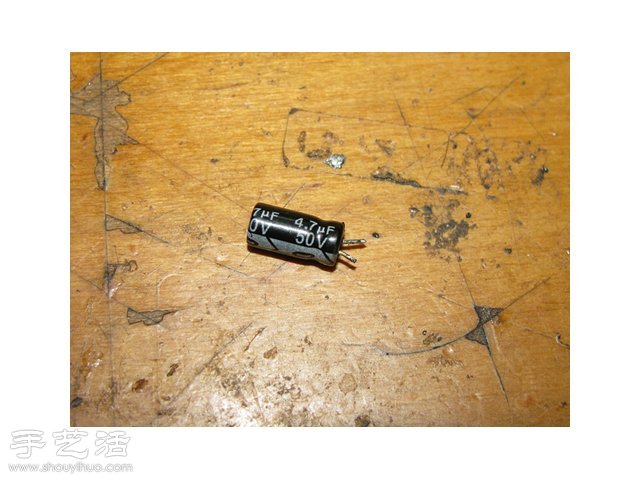

电容一个。

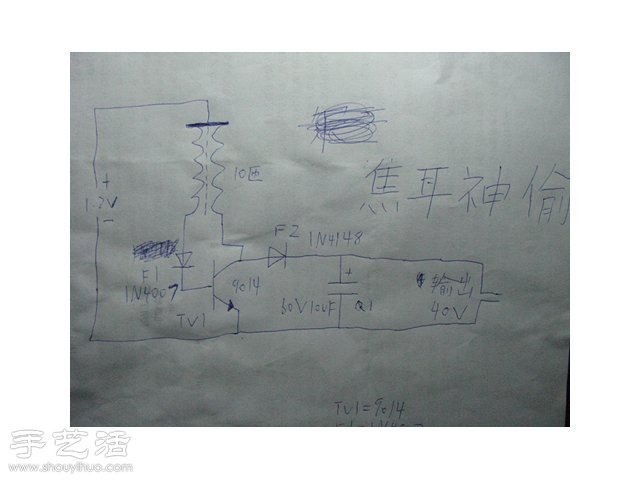

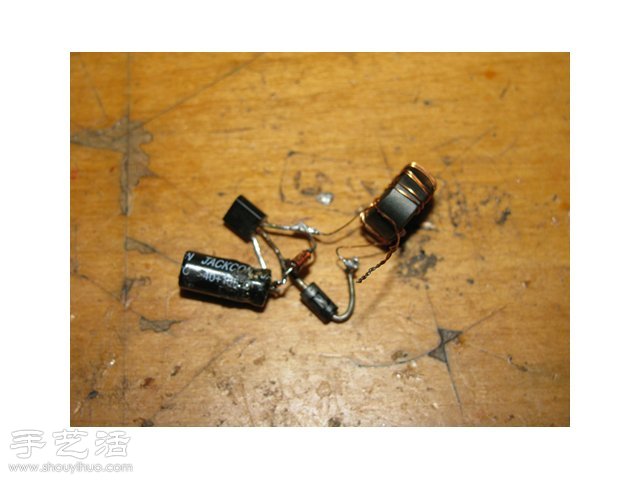

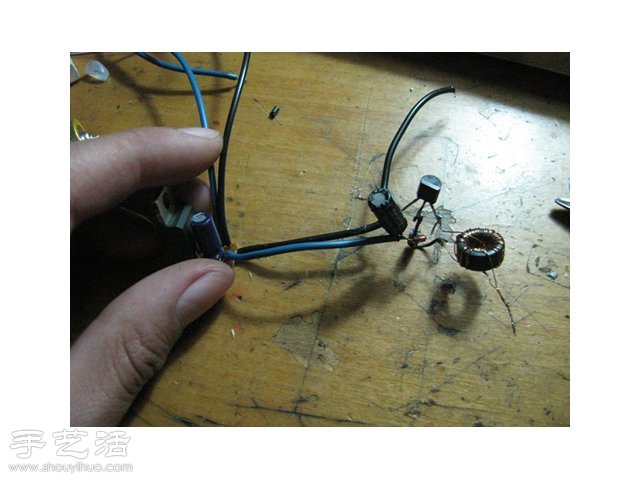

做成焦耳小偷。

最好按这个做。

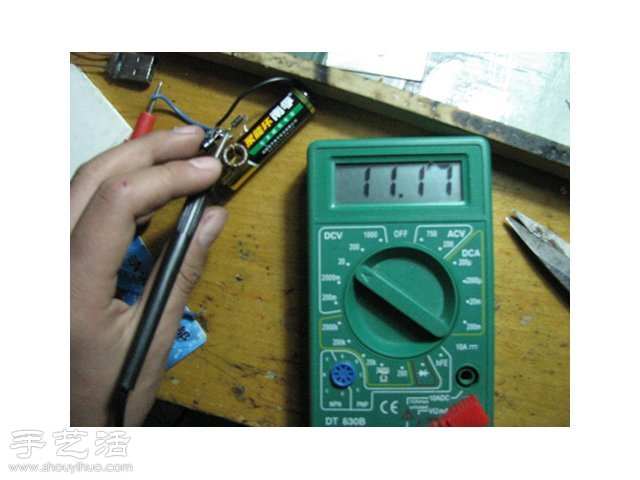

测试一下。

连接稳压管，怎么接看电路图。

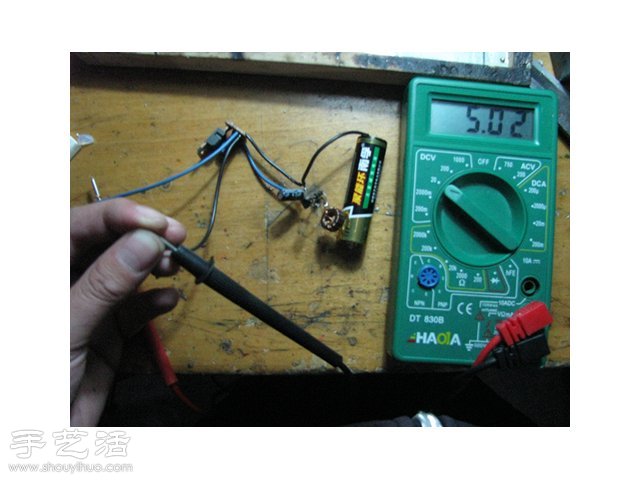

测试是不是5v。

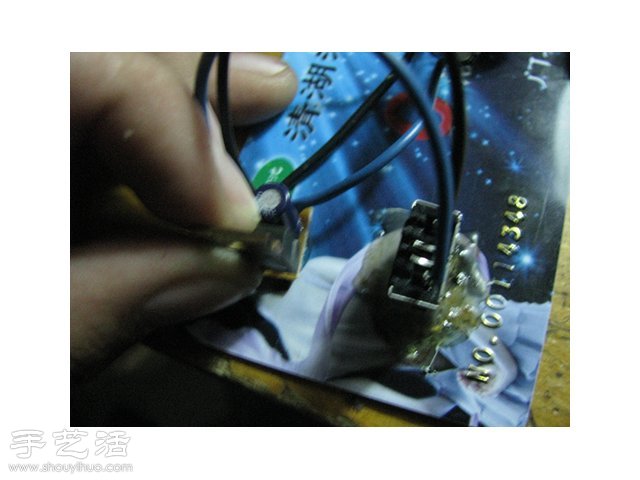

连接母座，正负别接反了。

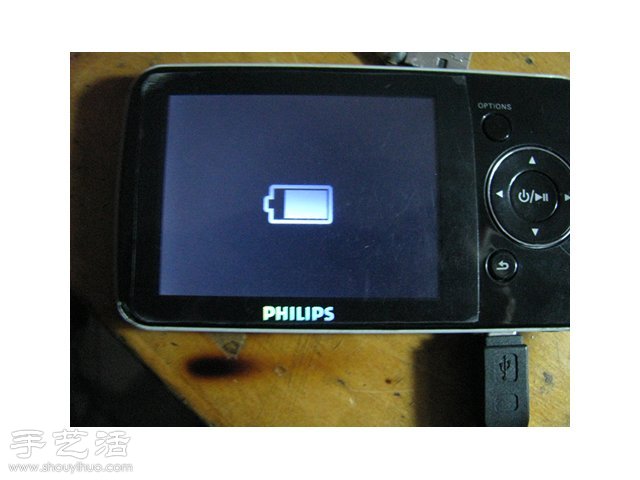

上机测试，看看能不能用。

把稳压板用热熔胶固定在外壳里。

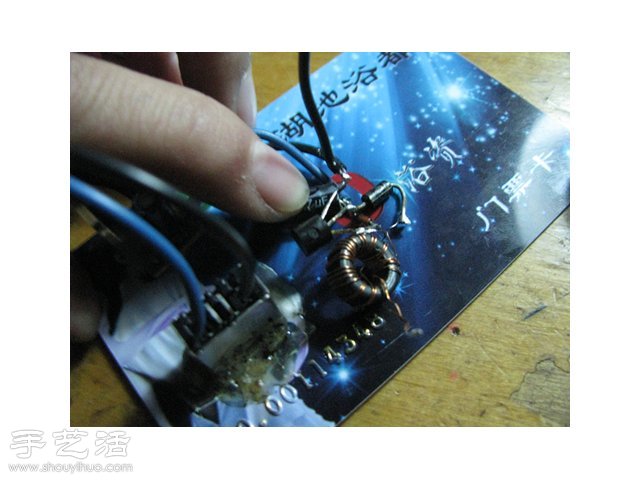

焦耳小偷也安在里面。

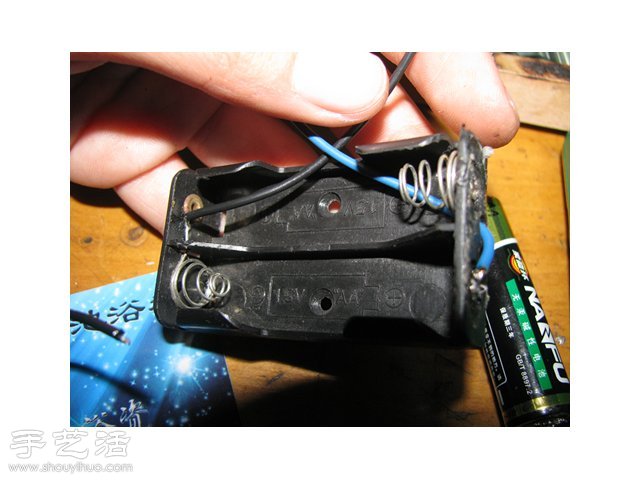

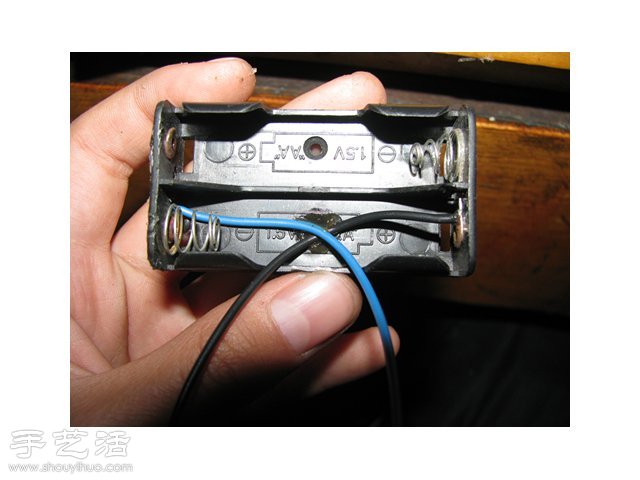

之后是电池盒，是单节的跳过。是双节的跟我做。

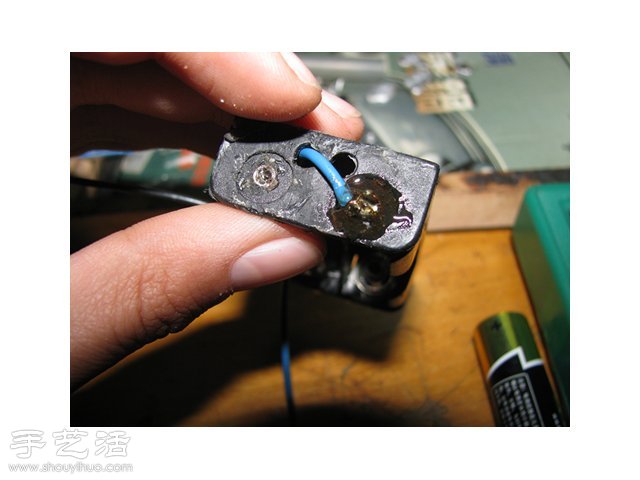

用热熔胶粘一下。

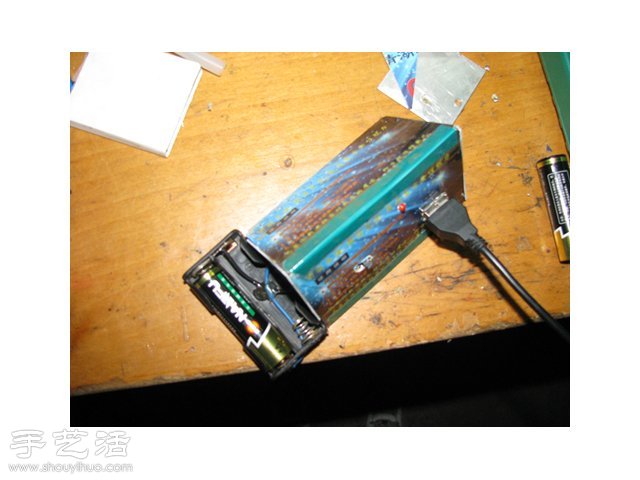

最后是这个样子。

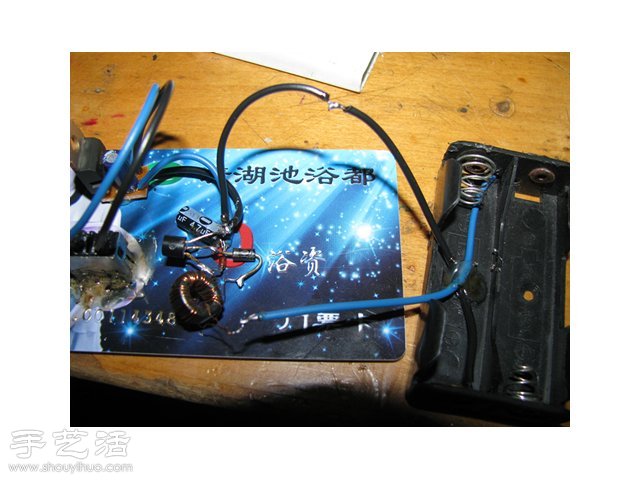

电池盒连接焦耳小偷。

测试一下。

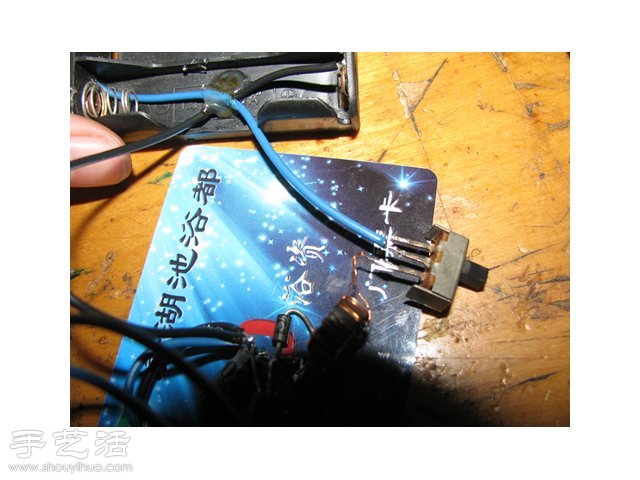

最后装上开关，像图上这样串联。

把外壳装好，什么形状都行。因自己而定。

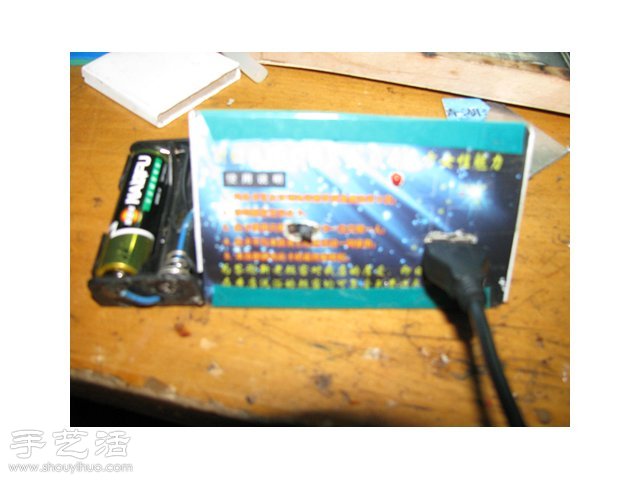

我的是这样的，三角的。

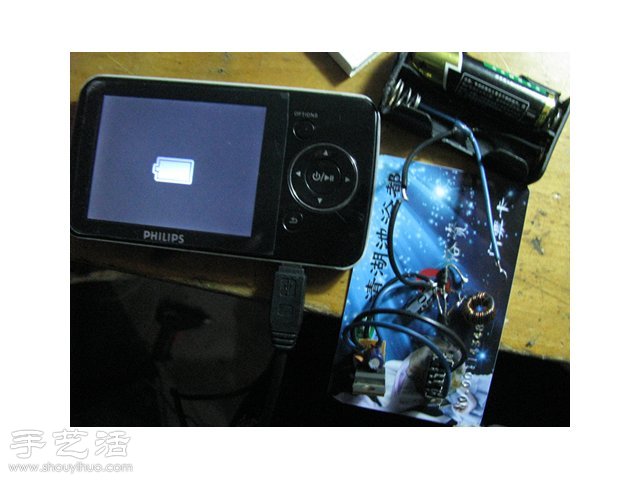

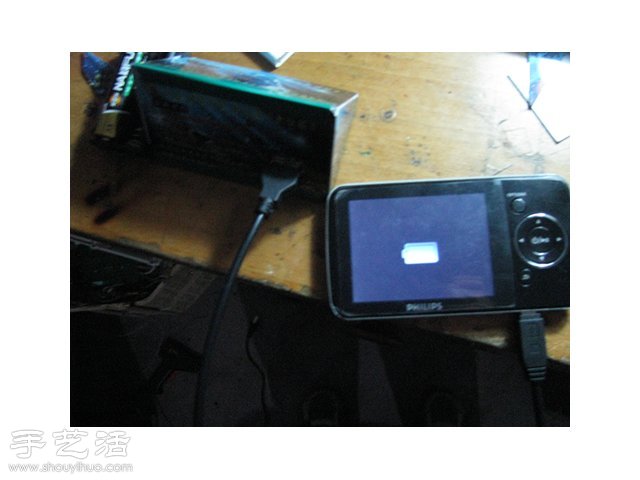

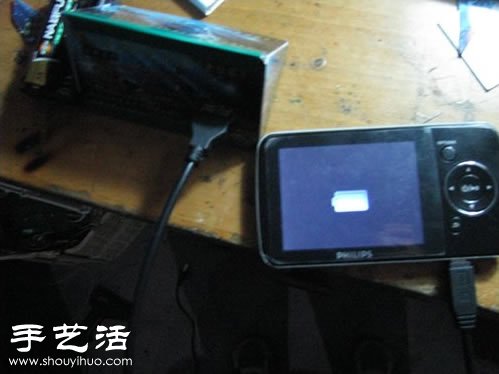

连机试用，移动电源测试成功啦！
