如果家里有养花草，一旦出差或者远游，就会纠结一个问题：家里的植物交给谁来打理呢?外出期间没有人浇水，它们很有可能会枯死。分享一套自动浇花系统套件，喜欢自己DIY的小伙伴可以作为参考。

DFRobot商店里一款基于Arduino的自动浇花套件“Free Life”，完全可以按照他们提供的教程来搭建一个简易的自动浇花系统。

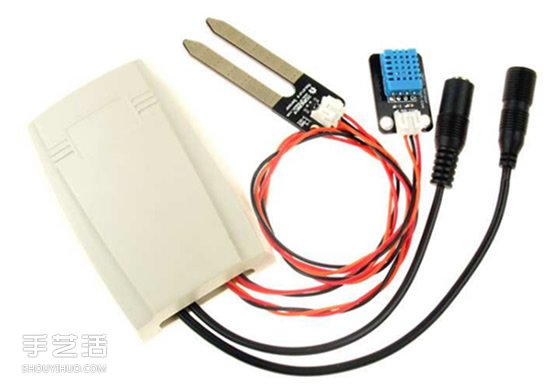

主要部件：

Free Life自动浇花系统控制器

DHT11温湿度传感器

土壤湿度传感器

潜水泵(注意：必须在水中使用，不能露出水面!)

橡胶水管

安装步骤：

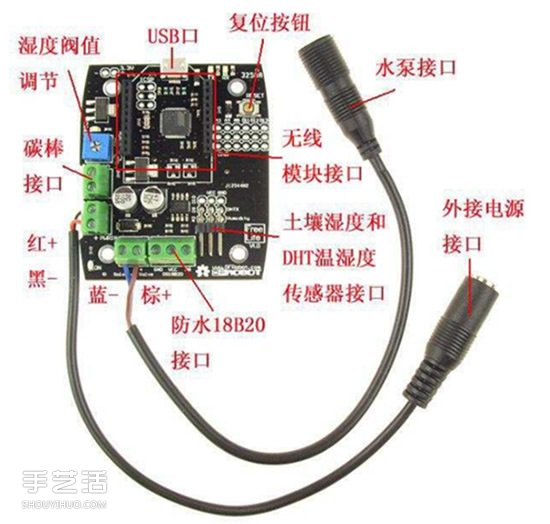

1、先将潜水泵的接头连到控制器的Solenoid Valve端子，蓝色接负极(-)，棕色接正极(+);然后将电源连接头接到PWRIN端子，黑色接负极(-)，红色接正极(+)。

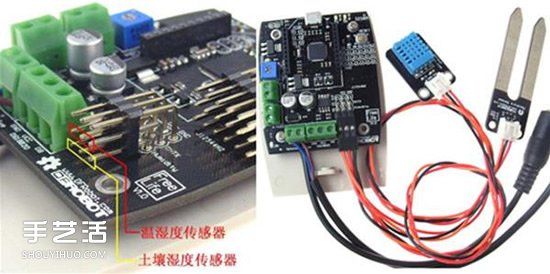

2、如上图所示，将控制板安装到白色外壳底板，然后将土壤湿度传感器连上控制板接口。

3、将DHT11湿度传感器连上控制板接口。

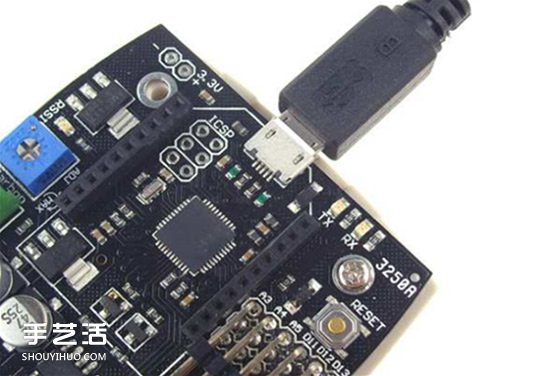

4、使用Micro USB线把程序写到控制器。(其实控制板出厂的时候已经写好程序，可直接使用)

5、完成上述操作后，把白色盒子盖上。

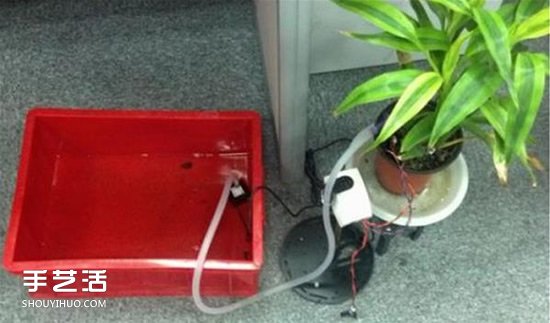

7、在植物附近放一桶水，把水管的一端连接潜水泵，另一端“喷”向植物。需要注意的是，潜水泵必须在水里面使用，在空气中使用会损坏。

8、将潜水泵和电池盒(或者电源适配器)连接到潜水泵接口和电源接口。

9、通上电后，控制器会根据土壤湿度传感器回传的信号来判断是否需要抽水浇花。

由于不同植物对土壤的湿度需求尽不相同，用户可以通过调整控制器上的湿度调整电位器来改变浇水阈值，以适应不同的植物对土壤的湿度需求。至于具体的浇水量，用户可以在库文件进行修改。

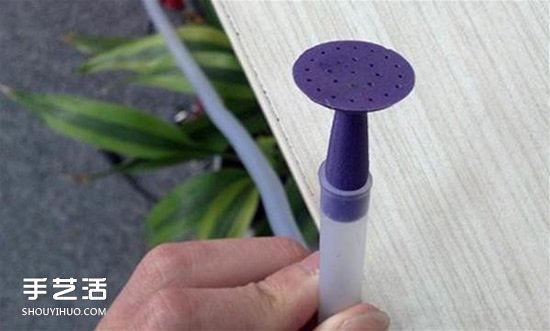

如果你觉得配套的水管出水量过大，可以用3D打印机打印一个喷头，达到调整目的。
