手工DIY远程电子点火器 放烟花就安全多啦

燃放烟花爆竹，既污染空气，让PM2.5爆表，也存在安全隐患，果壳网并不提倡。但作为一个传统民俗，仍有不少人仍认为烟花朵朵和爆竹声声才能烘托年味儿。那么如果一定放，切记人身安全，DIY一个远程电子点火器，确保自己在安全距离之外点燃它们。本制作涉及高压电，有一定安全风险，如果缺少电子电工基础，请勿轻易尝试。

DIYer：卡拉什尼科夫

制作时间：半天

制作难度：★★★★☆

GEEK指数：★★★☆☆

用导火线给火箭或者烟花点火是比较危险的，点燃后要赶紧跑。而用电点火的方式则安全得多。但是，目前市售点火装置多为电热点火，有较大延迟。

我一直想做一种简单的高压点火装置，减小点火延迟、减小长导线上的能量消耗。受高手们启发，我制作了一套点火装置，包括点火器和点火头两个部分。

经过实践，我发现这个项目可靠性很高，可以稳定地点燃硝糖燃料。且材料易得，制作简单，结构紧凑，成本低廉(所有材料加起来约40元)。

工具和材料

电蚊拍

微波炉电容

空气开关

0805电阻若干

导线若干

热缩管

502强力胶

黑火药

点火器的制作

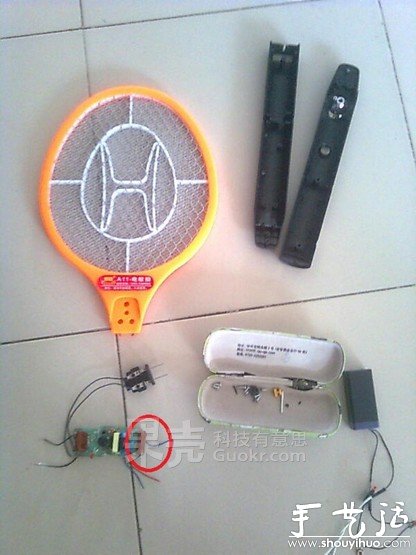

取一电蚊拍(我用的电蚊拍包装上写着1100-2000V)拆开，你会看到如图的电路。

把连接拍网的红色CBB电容去掉(图中圈出的)，露出两个焊点，在每个焊点处焊接两根长导线。一组导线连接微波炉电容(我用的是2100V1.14uF的，微波炉电容不分正负极，可以随便连)，另一组导线连接空气开关输入端。这样就可以把笨重的微波炉电容和空气开关装到外面。

然后把塑料壳连接拍头的部位的内部赘余部分锯掉，为电容的安装腾出位置。

再把微波炉电容夹在两片塑料壳之间，拧紧螺丝。把塑料壳烤软，用力捏，使之卡紧电容，最后用鞋带绑紧。

把空气开关放置在拍柄右侧(因为我的电蚊拍右侧有个手电窗口，是个平面)，同样用鞋带绑紧，绑的时候使鞋带卡进空气开关背面的卡扣内，这样能更牢固。

在空气开关输出端接两根带鳄鱼夹的导线，用的时候方便连线。

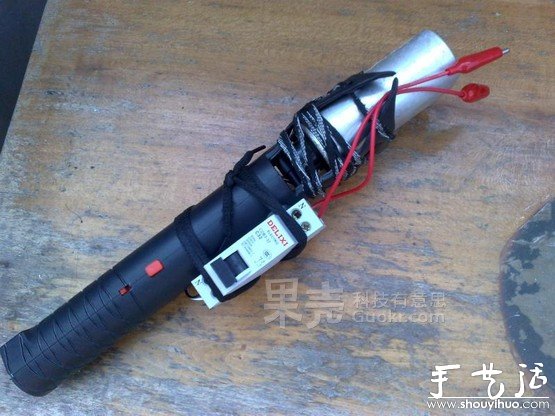

这样，整套装置就完成了合体，结构紧凑，使用方便，因为是用鞋带捆绑而成，也方便日后拆开检修。它最大的优点是点火延迟很小，对导线和电源要求低。

此时，打开电源开关，按下充电开关，就会听到一声细长的“吱------”声，这是电蚊拍给电容充电的声音，充电5~10s扳动空气开关即可输出高压。

需要注意的是，微波炉电容内整合了一个10兆欧电阻，它会一直放电，因此最好在充电过程中触发空气开关!

点火头的制作

点火头是发火部件。首先把0805贴片电阻焊接到双股细排线上。

提高焊接成功率的小技巧：先把排线(网线也行)一端剥出约1.5mm的铜丝，用指甲拧紧，再把焊锡点到铜丝上(只点一面)，再把铜丝带焊锡的一面扣到0805电阻两端，用烧红的电烙铁压一下就能焊住。

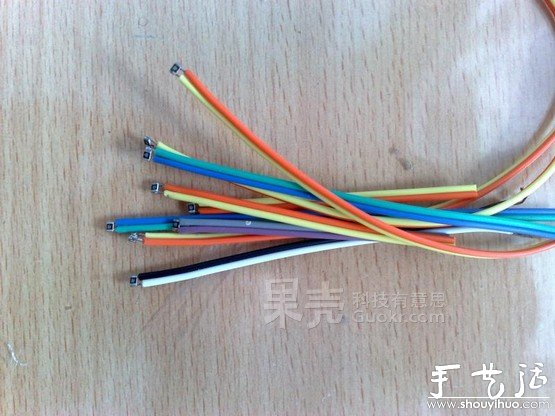

焊好后，在502中蘸一下，迅速甩掉多余胶液，即可在电阻及焊点处形成一层保护膜，防止药剂对电阻或焊点的不良影响。这是我做好的一把。

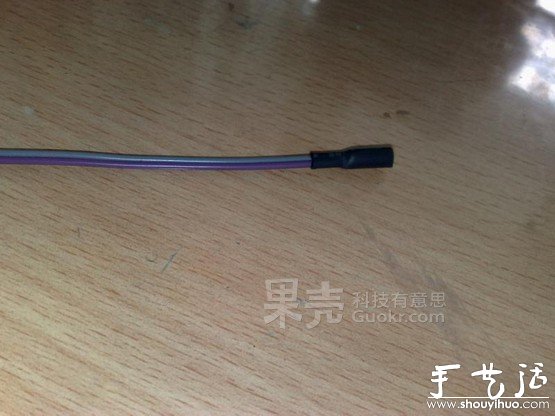

有了它，就可以进行下一步改进。剪一段长约2cm的热缩管，将超小点火头插入管内，用打火机烘烤热缩管下端使之缩紧到导线上，然后回抽，使0805电阻位于管腔底部注意，千万不能让热缩管包紧0805电阻，否则不能点火。

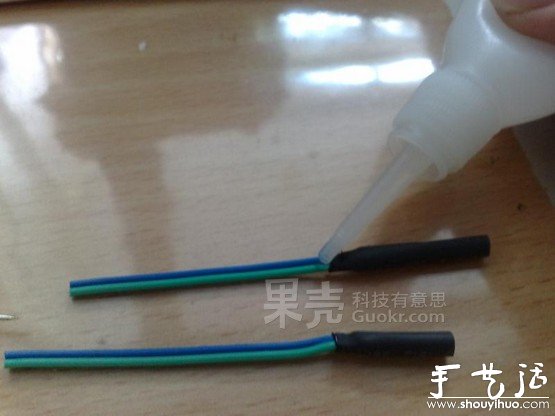

然后在间隙处滴加502密封。

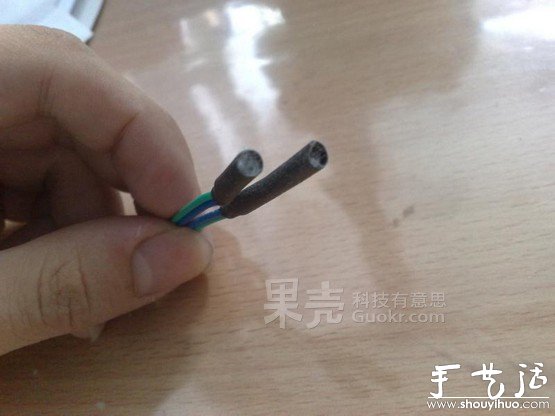

倒入磨细的黑火药(可从烟花中拆)，使之没过0805电阻，管口塞一层薄薄的棉花防止药剂倒出。

这样，一个点火头就做好了。通过长长的电缆接到第一篇的点火器鳄鱼夹上，点火器放电后点火头瞬时喷火!

这种点火头优点是：

点火后，热缩管受热收缩，易于火药排出。

基于0805超小点火头制作，适合高压点火，也适合电热点火。一头两用。

可灵活改变点火药数量和种类，进而改变点火能量，满足不同的点火需求。

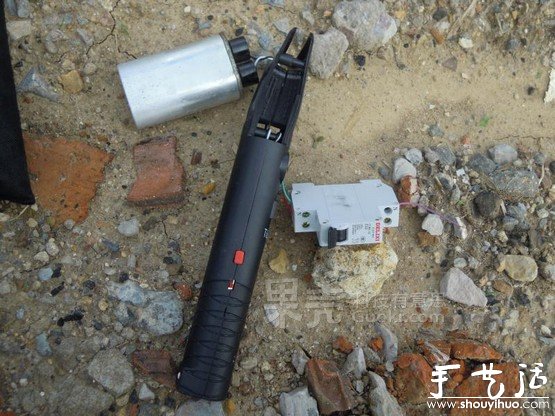

实战效果

经我几十次试验，这套装置点火非常可靠。仅有一次因点火头制作工艺问题导致不发火。
