声控文胸DIY：掌声响起 文胸落下

要打开文胸扣，除了用手，你还能想到神马方法?

DIYer:randofo

制作时间:未知

制作难度:★★★☆☆

GEEK指数:★★★★☆

在我阅读叙利亚的内衣制造时，我受惊了!一直以为阿拉伯世界充斥的只有性压抑，事实上，在内衣制造这块，它们已经甩开了我们自诩的西方文明。也许，西方有那么一二事需要向叙利亚人学习，至少在可爱的电子文胸方面。

天将降大任于鄙人也，我将义无反顾扛起西方文胸变革大旗!在这个庄严神圣的任务面前，第一步当然是复制叙利亚人的作品。一篇关于文胸的文章引起了我内心深处共鸣，使我久未忘怀。当下立决，西方文胸革命，从声控文胸开始!

在两年前一个安静祥和的早晨，为了扭转守旧的西方读者的陈旧观念(这可是个相当艰巨的任务)，我开始着手制备声控文胸，好在，经过一番寒彻苦，终闻文胸香：)

1 声控文胸是怎样炼成的

在我动手之前，我得在网上找找别人是如何做成了这种创意，以此来武装我的思想，避免走弯路。况且我知道声控文胸已然存在是不争的事实，例如叙利亚。因此，我花费了几个小时在Internet上冲浪，但是找不到任何一个简单的教程来指导我!

没有参考文献的DIY是痛苦的，但是我会无中生有，再摸两张牌继续前进。我第一个想法是想利用电磁线圈或者电磁阀之类的东东，当然，看见下文就知道，那个失败了，因为使用者有被电热烫到的风险。

第二个想法是加入一个弹簧装置，快速弹开文胸。对于文胸这种“精密零件”来说，加载一个弹簧弹开装置不是这么简单，在一片狼藉的设计之中，这个方案失败了。说实话，放弃这个方案我都下了很大的决心。

一个偶然的机会，我找到了诺亚·温斯顿合作搭档。我们为如何揭开女性文胸绞尽脑汁，经过无数邪恶的念头，我们将希望寄托在“爆破”的方式上。不出意外，第一次按下爆破按钮，展现在我们面前的文胸又以视觉灾难收场。但是，却给我们提供了一种新的思路。

终于，我们决定使用大的金属纽扣，在纽扣上涂上一层硝化纤维，制造一个小型纵火事故，企图将连接螺纹熔断，因此当螺纹熔断之后，纽扣脱落，文胸就自动断开。幸运的事，不论哪个不幸的女孩愿意佩戴这种文胸，这种方法也不会自动脱落，原因很简单，不论我们使用多简单的螺纹，硝化纤维都不会将其烧断，文胸自然也打不开。介个让我们桑心的打击着实让我们郁闷了好一阵。

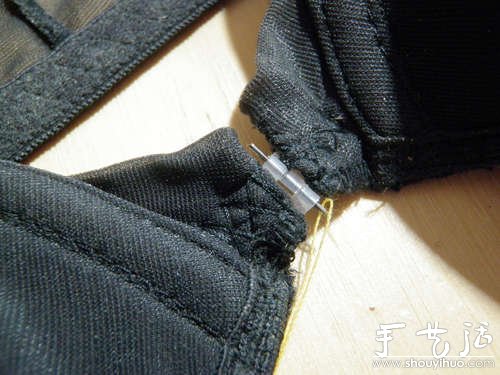

一年就这样悄然逝去了，期间我和诺亚经常讨论，但从来没有实践过，我们的第四代文胸在连接铰链中加入了一颗大头针，将大头针自动取出，则文胸也能自动打开。开始我们并不打算实践这个主意，因为需要加入一个电动马达，这使文胸看起来不那么像文胸，然而我还是决定放手一搏。

我鼓足干劲，找遍体积最小的伺服马达尝试抽出那颗大头针。我将其中齿轮拆开，但是脆弱的、小的可怜的的伺服系统瞬间崩溃。事实摆在面前，使用侧向力将垂直贯穿在文胸的大头钉取出几乎不可能。我再次迷失在快速揭开的复杂机械系统之中。我鼓起勇气请教了“巧夺天工”裁缝专家瑞秋·麦克奈尔，分析过我的想法告诉我，孩子，放弃吧，没前途的……我倒～如此沉重的打击又让我消沉了好几个月。但是这个是在挠的我心痒痒，我痛下决心，一定将其完成!

在和瑞秋长时间的讨论过程中(当然那么多失败也足够我内牛满面)，我对曾几何时一个人提供的建议燃起了激情。简单的说，就是使用一个小电磁铁以及一个强磁力永磁铁。极化电磁铁之后就会异性相斥，从而将文胸弹开!瑞秋认为值得一试，我也决定放手一搏。

闲话少说，淘遍Radioshock去弄点线圈线缠绕制备电磁铁。一个店铺没有找下一个，下一个也没有，一个接一个的没有。。。(RP爆发)。我只好沮丧放弃购买，突然脑袋一拍，蹦出个主意。电磁铁一般都由线圈和磁芯组成，我只要找个类似的东东就ok。不得已，我将我的工作站大卸八块，终于翻出一个像模像样的线圈。但是仍然无法使用。我转而向工作室同志保罗?杰赫伦求救：“嘿，哥们，手上有螺线管或者其他带线圈的东西吗?”刚好，他手上有一个5伏的双刀双掷继电器。这个对制作一个电磁铁简直是太完美了!

我小心翼翼的将继电器拆开，将线圈取出，然后在其末端插入一块永磁铁，通电，期待永磁铁被弹开，但是令人沮丧，它没有发生。永磁铁磁力太大，仅仅使自己变化了一下位置。

纯好奇，我想检查一下电磁线圈到底有多大磁力，我将我的螺丝刀置入线圈当中，神奇的事情发生了，电磁铁产生了足够大的推力，在5V的情况下就可以将我的螺丝刀悬浮起来。我继续思考，若将5V电压提高到9V会出现神马情况?应该会像开始一样发热烫的厉害。我提高电压，偶然发现，线圈并没有那么热，同时也产生了较大的斥力。我欣喜若狂，一个继电器上的线圈，加上9V电压，就解决了我最头疼的问题~~

综上所述，我们知道了种种失败的方法，现在让我们重新出发，审时度势，来完成一个声控文胸!

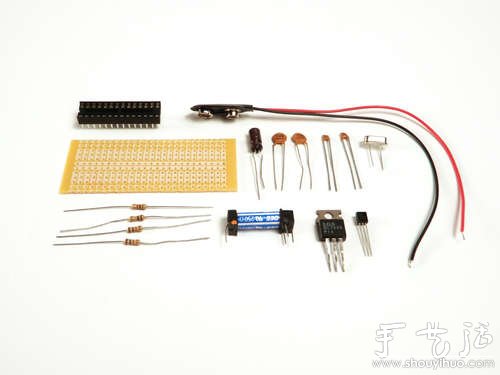

2 工具和材料

● 缝纫工具

● 焊接工具

● 各种常见工具

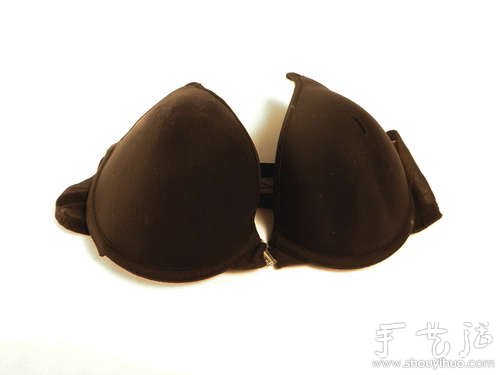

○ 前扣型无肩带文胸

○ 黑布

○ 小螺帽和小螺栓

○ 两块万能电路板(洞洞板)

○ 一块Arduino电路板(带有DIP的ATMega168一块)

○ 28针插座

○ 2个22皮法电容

○ 2个0.1微法电容

○ 1个10微法电容

○ 工作频率16MHZ以上的晶体管

○ 1K欧电阻

○ 10K欧电阻

○ 100K欧电阻

○ 2个N3904NPN型晶体管

○ 7805稳压芯片

○ 5V单刀单掷继电器

○ 5V双刀双掷继电器

○ 一个驻极体麦克风

○ 9V电池连接器

○ 多余的USB线

○ 1英寸热缩管

○ 螺纹锁扣

○ 小的金属扣眼

○ 橡皮筋

○ 双面胶

○ 快干胶

○ 丝带和褶边

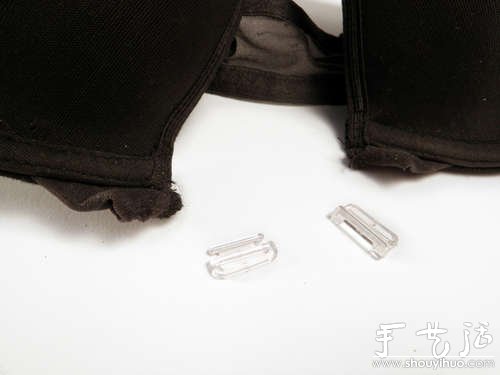

3 去除原先的文胸扣

● 用类似于钢丝钳的工具将文胸的前扣去除。

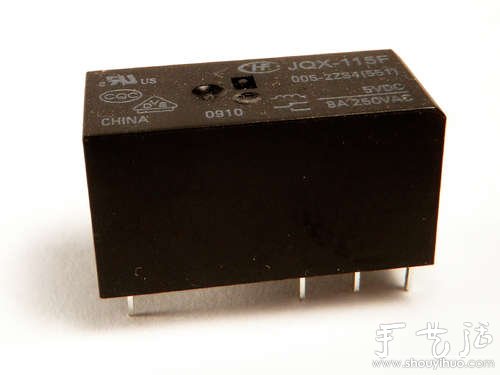

4 准备电磁铁

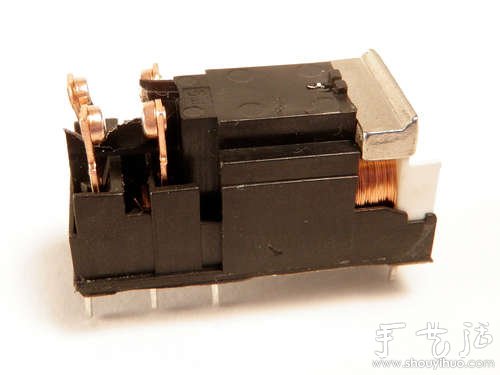

● 小心地将继电器打开，取出里面的电磁线圈。最好将带有开关触点的一面轻轻击碎，这样弄开继电器可以避免线圈损坏。如果触点损坏了是没有关系的，但是如果你弄坏了线圈，你就自作孽不可活，再去弄个继电器来吧。

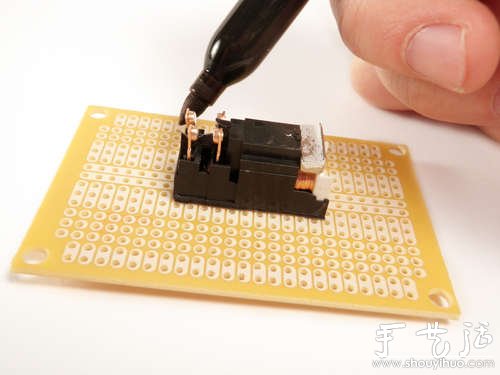

5 准备穿孔板

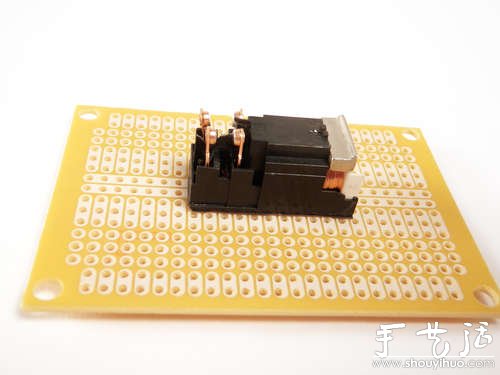

● 将拆卸好的继电器放在万能电路板的中央位置。

● 在继电器的周围划上切痕，不久就会用到这些切痕。

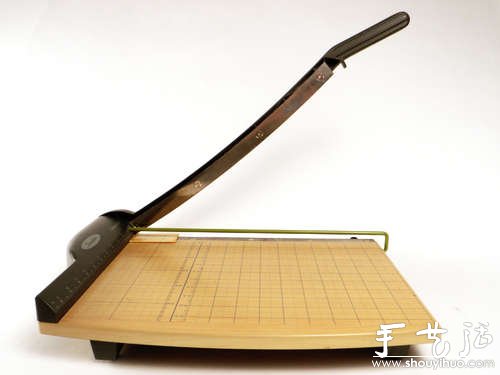

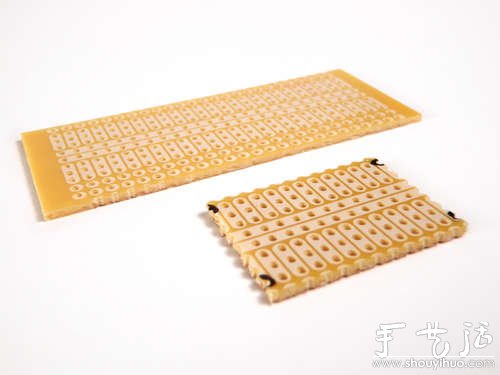

6 裁剪

● 将万能电路板切割成几个小片。我使用的是裁纸刀，如果没有裁纸刀，用普通剪刀代替也可以，但是边缘比较粗糙。

● 一个电路板的长度方向每边约有1/4英寸被裁剪掉，因此你手中应该是一个狭长电路板。

● 另外一块板按照上一步继电器的切痕来切。

7 焊接电路板

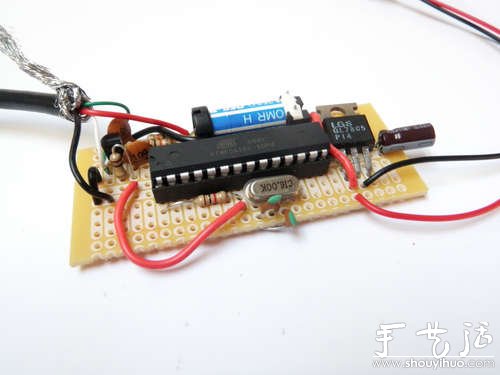

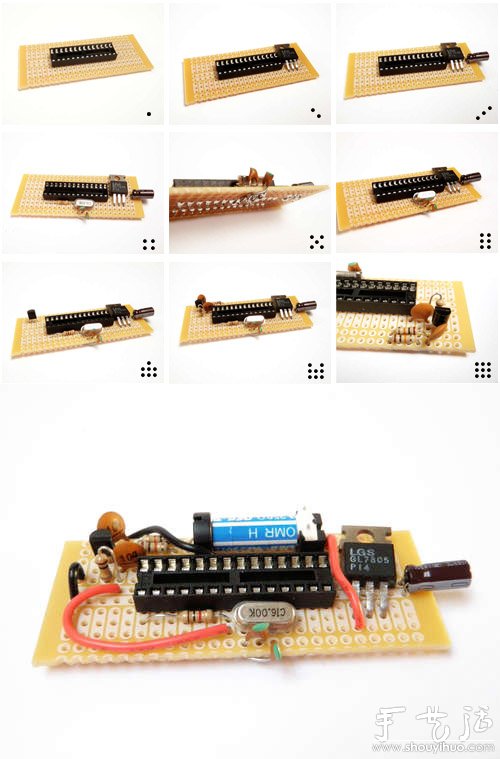

●按草图将元件插在刚刚裁好的狭长电路板上。

● 使用28针插座来取代ATMEGA168芯片(稍后再插上)。

● 此时并不要担心电磁铁以及驻极体麦克风的位置。

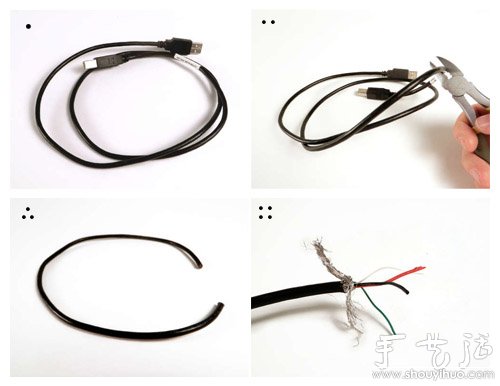

8 4股线

● 使用手头剩余的USB线，将其头去掉，剪下大约6”~8”长的长度。

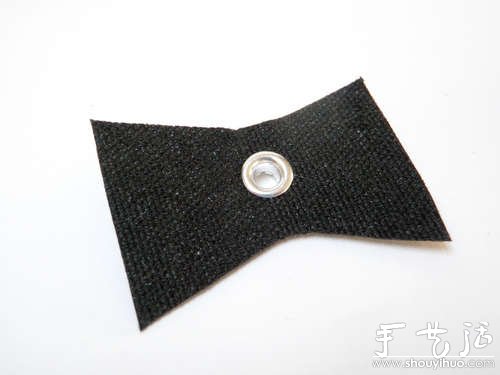

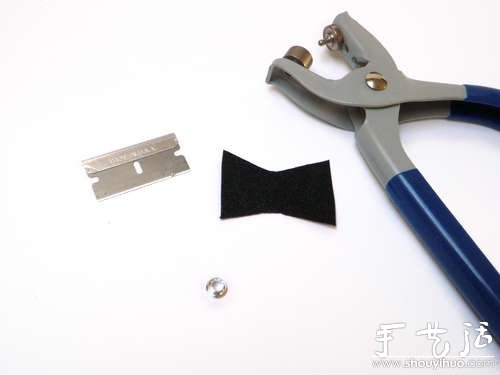

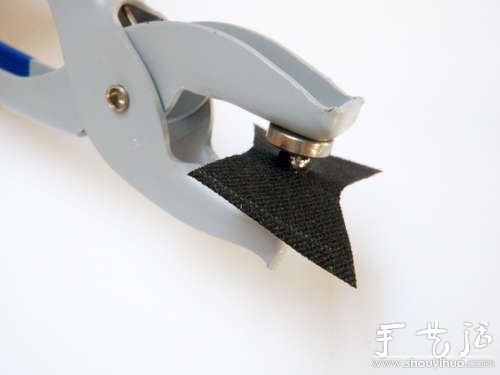

9 装备金属扣眼

● 找一块黑布，将其剪成蝴蝶结状，这样就可以很好地与文胸的前扣搭配起来，这张蝴蝶结就是用来装扣紧螺纹的。

● 在黑布的中央部分剪下一个小洞，并且将金属扣眼固定好。

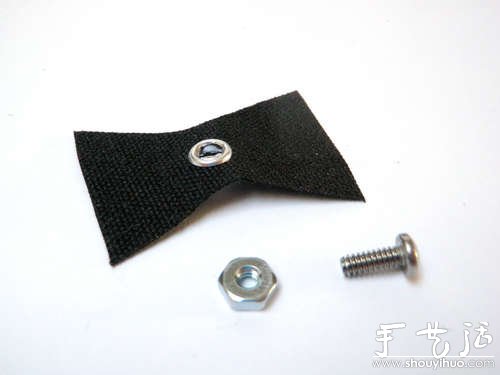

10 装配螺栓螺帽

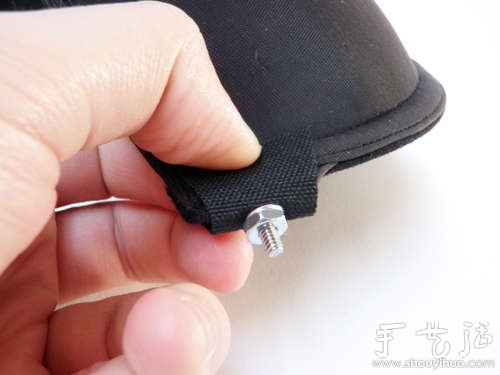

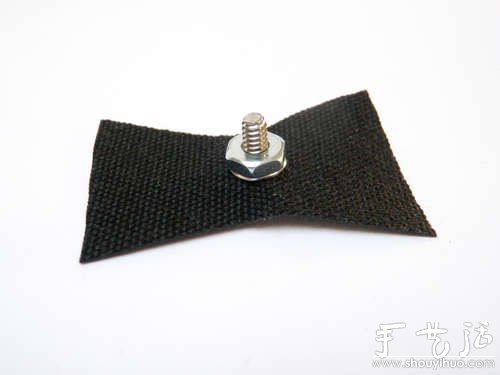

● 将螺栓由里向外从金属扣眼当中穿出，在另一面使用螺帽将其紧固。

11 缝纫

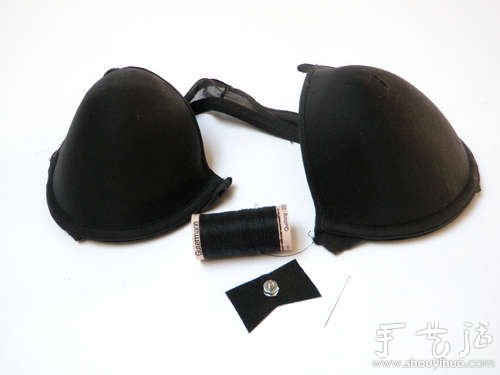

● 将蝴蝶结对中折叠，覆盖文胸前扣部分，然后将蝴蝶结缝到文胸上，为了坚固一点，不至于由于线断而滑落，我在两面都缝上线。

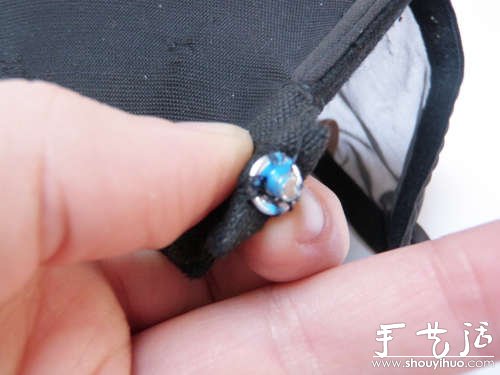

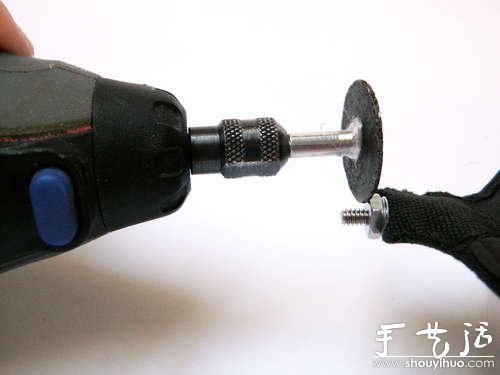

12 打磨

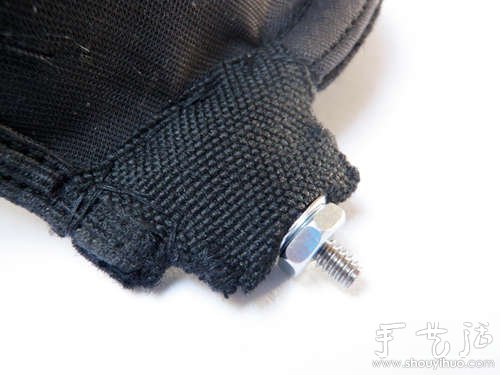

●在螺栓和螺帽紧固好之后，使用钢锯条或者电磨将露出的螺栓锯掉或者磨掉。

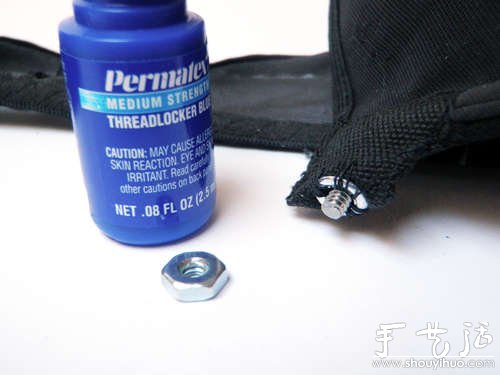

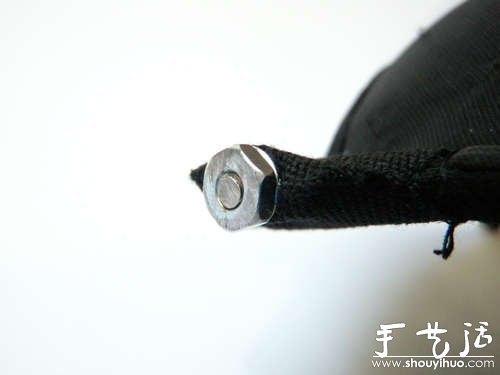

13 紧固螺栓螺帽

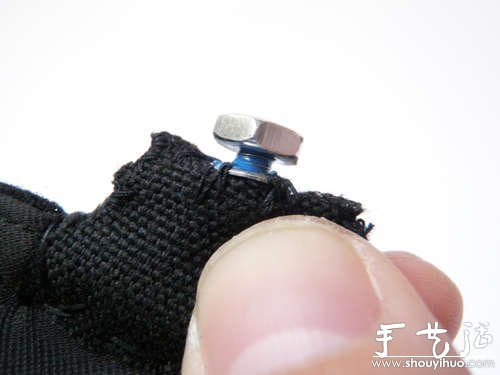

●将螺帽取下，然后将螺纹锁固剂均匀涂在螺栓上，尔后将螺帽拧上。

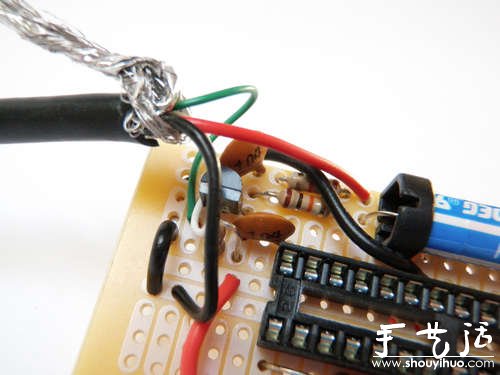

14 装配导线

●用剥线器将USB线外壳剥掉，暴露出4种颜色花线。

●将花线与电路板上器件连接起来，搭配如下：

绿色—2N3904晶体管接地端

白色—0.1微法电容及10K电阻的连接点

红色—单刀单掷继电器触点一端(另一端接9V)

黑色—电路板接地端

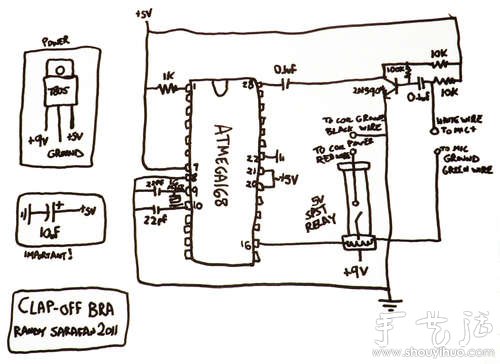

……不清楚就看看电路原理图

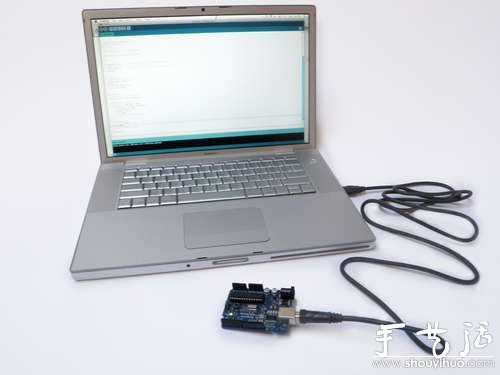

15 编程

●下载编写好的程序，并且上传到Arduino板子。

16 转移

●将Arduino板体上的ATMEGA168 芯片转移到电路板上。

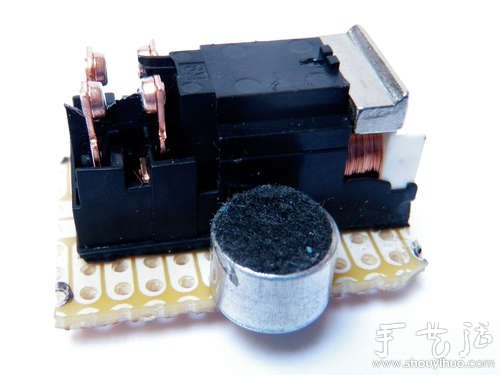

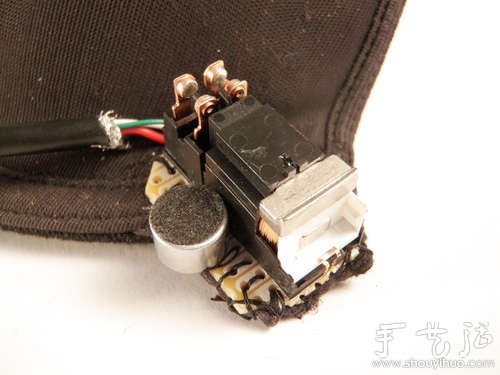

17 焊接小电路板

●将电磁铁和驻极体麦克风焊接到小的电路板上。

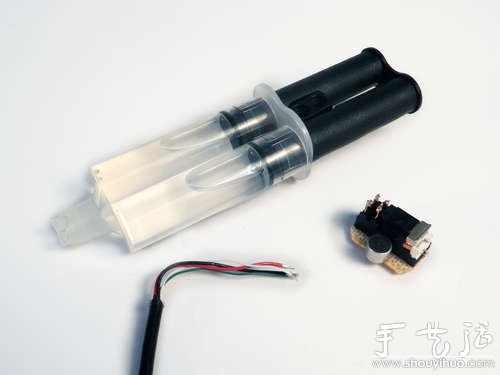

18 封装

●从USB线空着的一端开始量取2英寸-3英寸，去除绝缘皮。将USB线用环氧树脂胶固定在小电路板上，因此在USB线进行操作时有一定的操作(如剥线，焊接)空间。

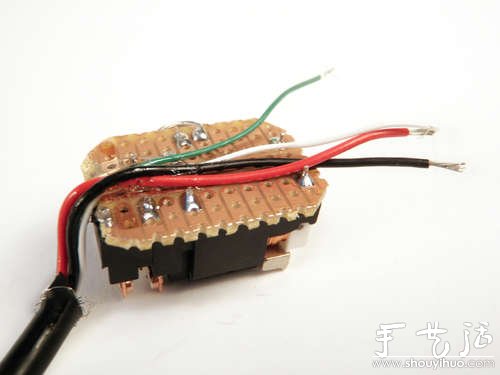

19 焊接

●将USB线与电路板焊好，对应如下：

白色—麦克风信号线

绿色—麦克风接地线

红色—电磁铁线圈

黑色—电磁铁线圈

20 缝纫

●将做好的小电路板缝纫到文胸上去，位置：拆除文胸搭扣的位置。(显然是没有螺栓螺帽的那片文胸)

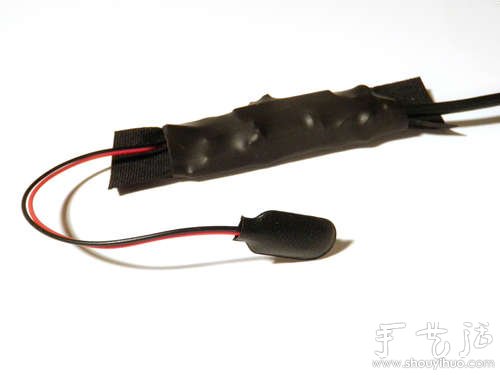

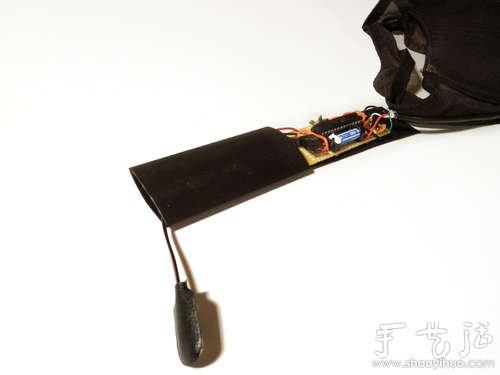

21 绝缘

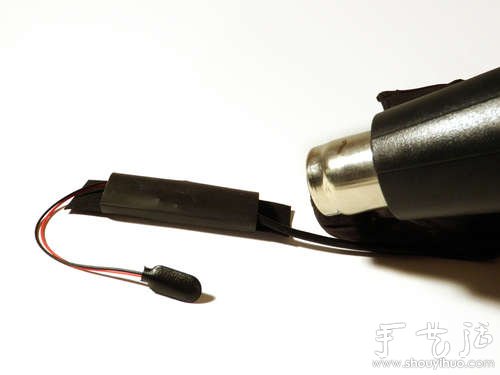

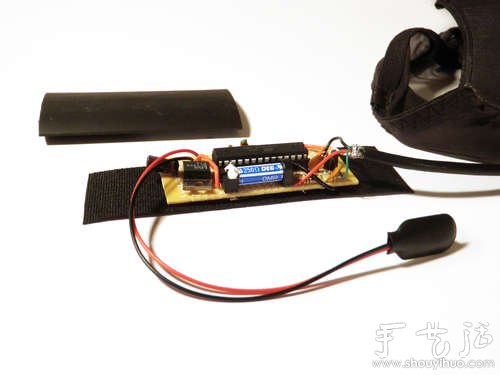

●将一块黑布放置在狭长电路板的下面，保证黑布两端都有1英寸余量。然后将黑布与电路板塞入直径为1英寸的热缩管内，用热风枪加热热缩管，直到热缩管良好的包裹住电路板。

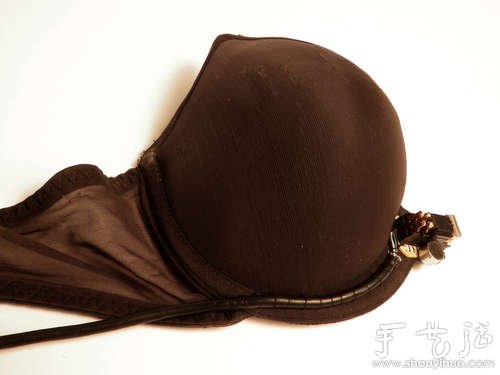

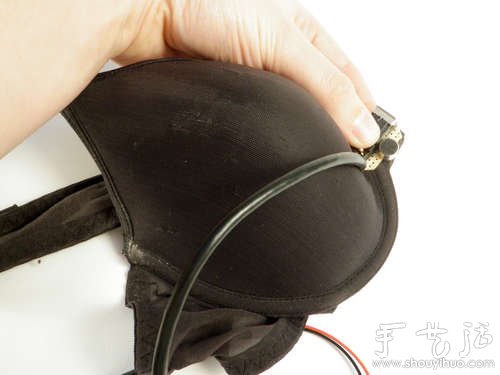

22 固定USB线

●将USB线沿着文胸的下端缝到罩杯的末端。多缝两遍，看起来会漂亮许多也会结实许多。

23 固定电路板

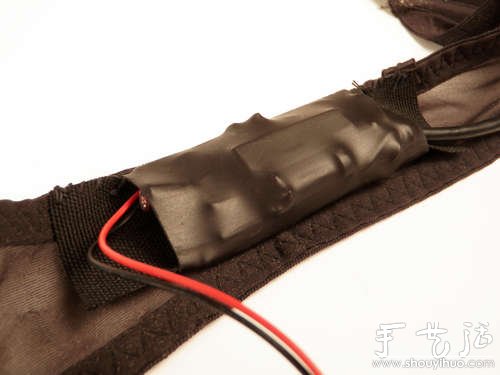

●将电路板缝到文胸的背衬带的上部，避免线条相互之间打架!

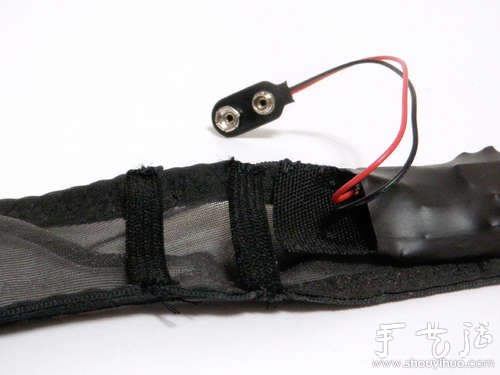

24 安装电池

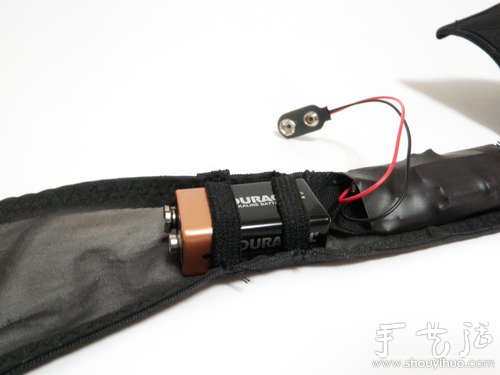

●在文胸上下间缝上垂直的松紧带，把9V电池塞进带子里。

25 制作蝴蝶结

●找到绸缎一条，制作一个蝴蝶结，大小最好能遮住文胸前面的电磁铁。如果你不太会(我也不会)，找个师傅教你一下，或者干脆让他帮你制作一个。

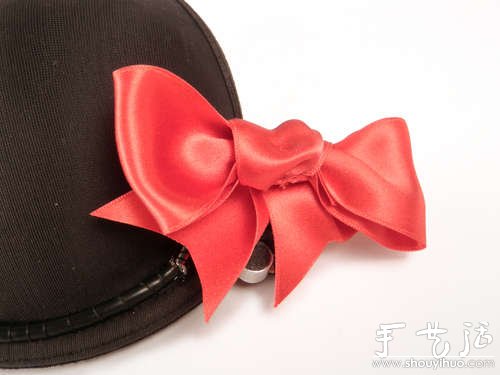

26 缝蝴蝶结

●将蝴蝶结绑在电磁铁的上方，用强力双面胶或者热熔胶都可以。

27 文胸扣松，文胸扣紧

●接通电池，像你每次将系文胸那样系起来，只不过使用的是电磁铁开关。若你是个害羞的小姑娘，你也可以自己制备闪耀的LED心形胸贴!

最后，感谢某某TV，感谢摄影师为我拍摄的文胸照片~~
